Ефективен DC модул 1200W

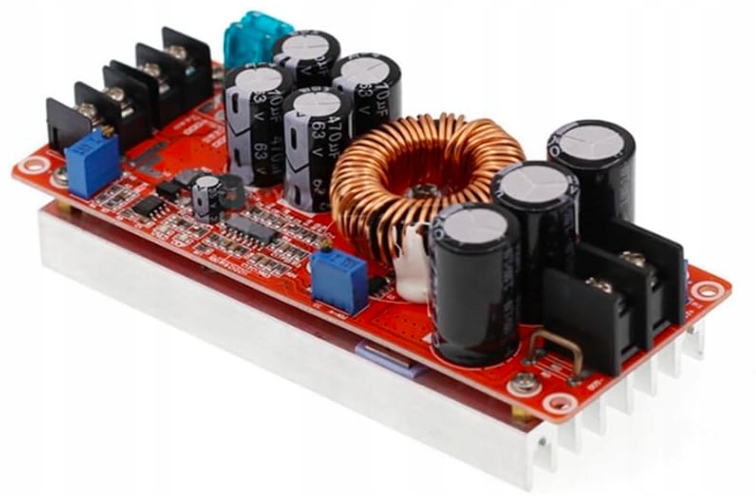

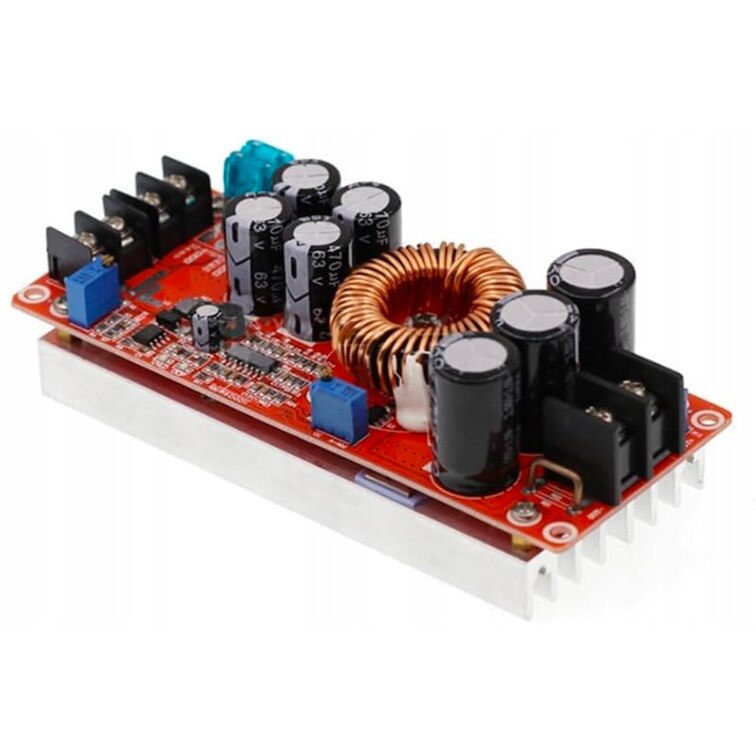

• Захранването използва четири 63V/470UF нискоомни високочестотни електролитни кондензатора за вход и три 100V/470UF електролитни кондензатора за изход. 33 мм магнитен пръстен е навит успоредно с три 1,2 мм чисти медни проводника, за да се предотврати магнитно насищане при прегряване при условия на висока мощност. Използвайте едно парче алуминиев радиатор за разсейване на топлината.

• Поради ограничената повърхност за разсейване на топлината, трябва да се добави 12V вентилатор за разсейване на топлината, входното напрежение надвишава 10A или изходният ток достига 10A.

• Радиаторът е оборудван с монтажни отвори за вентилатори 5015 (5 мм x 5 мм x 15 мм); изходното напрежение и изходният ток на внесения чип за управление на захранването са непрекъснато регулируеми. Структурата на веригата е оптимизирана, за да направи работата на захранването по-стабилна. В същото време, входна връзка против обръщане (със 150A система против обръщане) и защита от разреждане на батерията (ниско напрежение). Защитното напрежение на батерията е регулируемо в диапазона от 9 до 50V.

• В случай на използване на захранване от батерия, няма причина за притеснение, че захранващият модул и батерията ще бъдат повредени, ако батерията загуби капацитета си. Тъй като максималният входен ток на захранването е 20A, изходът зависи от входното напрежение. Колкото по-високо е входното напрежение, толкова по-високо е то. Например, вход 12V x 20A е 240W. Вход 24V x 20A е 480W. Това е максимумът.

• В случай на използване на Boost захранване: входното напрежение на захранването трябва да бъде над 10V. В случай на използване в режим на постоянен ток и постоянно напрежение, уверете се, че постоянното напрежение трябва да бъде по-ниско от входното напрежение. (Например, входното напрежение на захранването е 12V, а изходното напрежение на празен ход е 15V. В този момент свържете 3.2V LED лампа. Тази ситуация не е позволена. Поне 4 LED диода, свързани последователно)
