Модул DC-DC Step-Down D42V110F9, 9V, 10A, 31,8x43,2x9mm, Pololu

DC-DC понижаващ преобразувател D42V110F9 9V, 10A

Описание

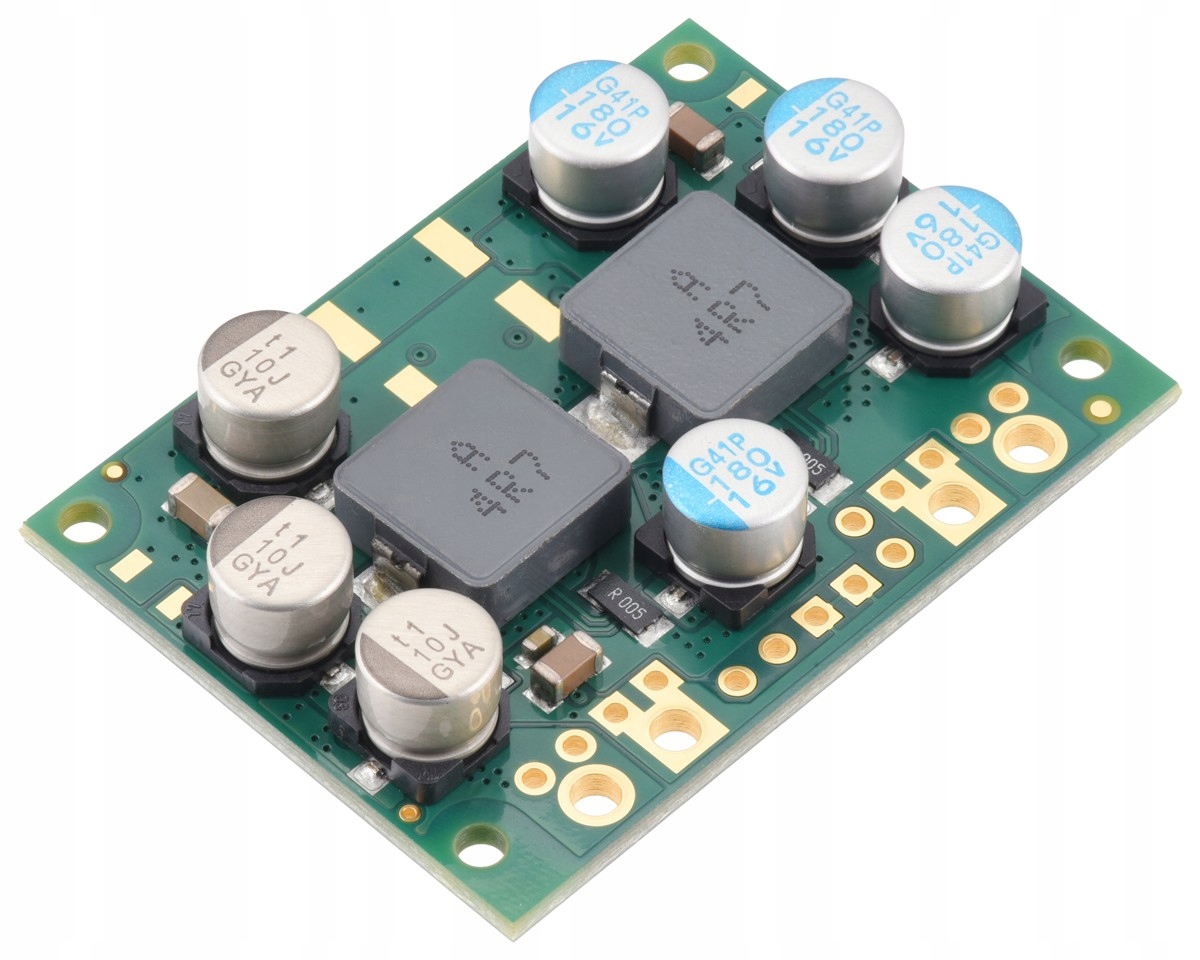

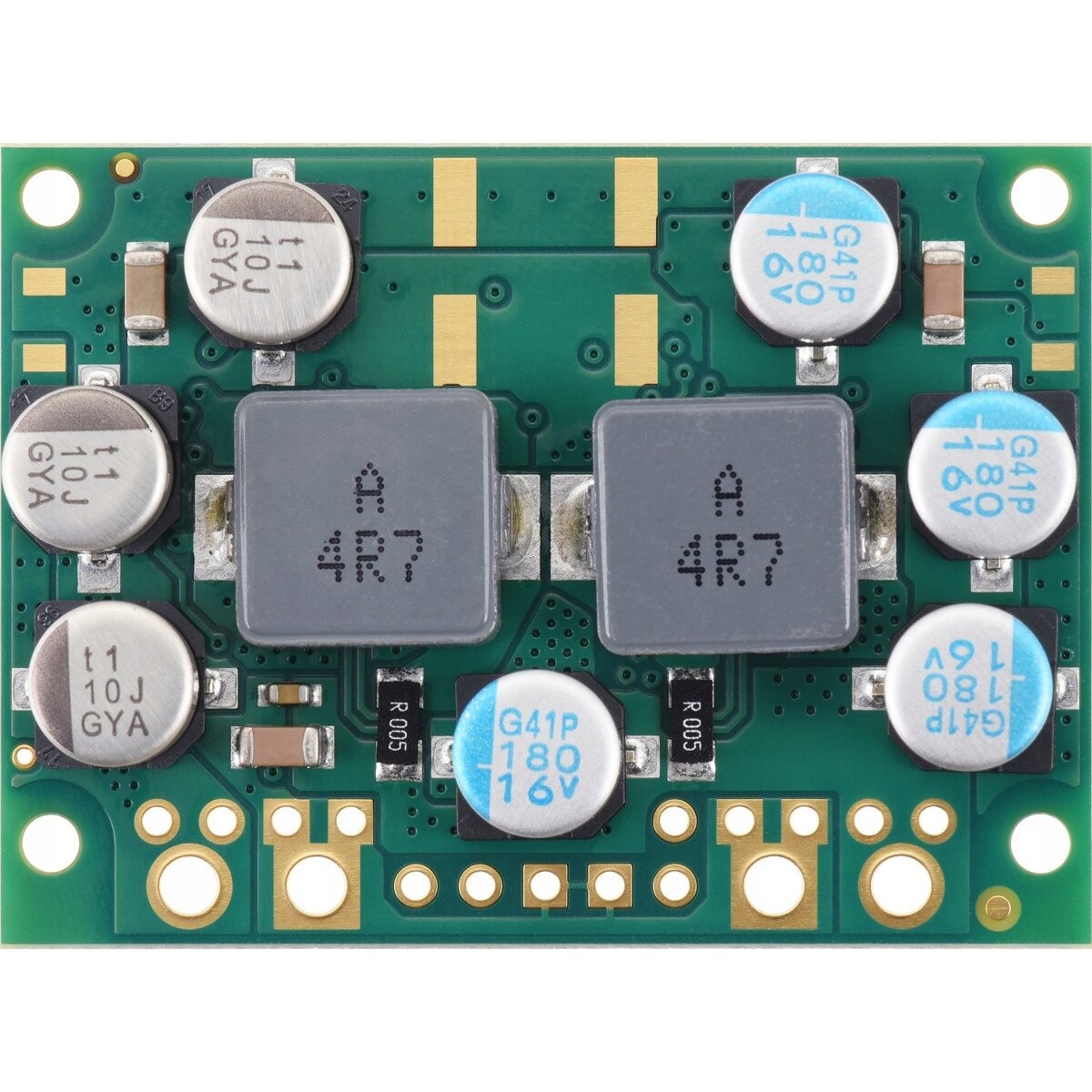

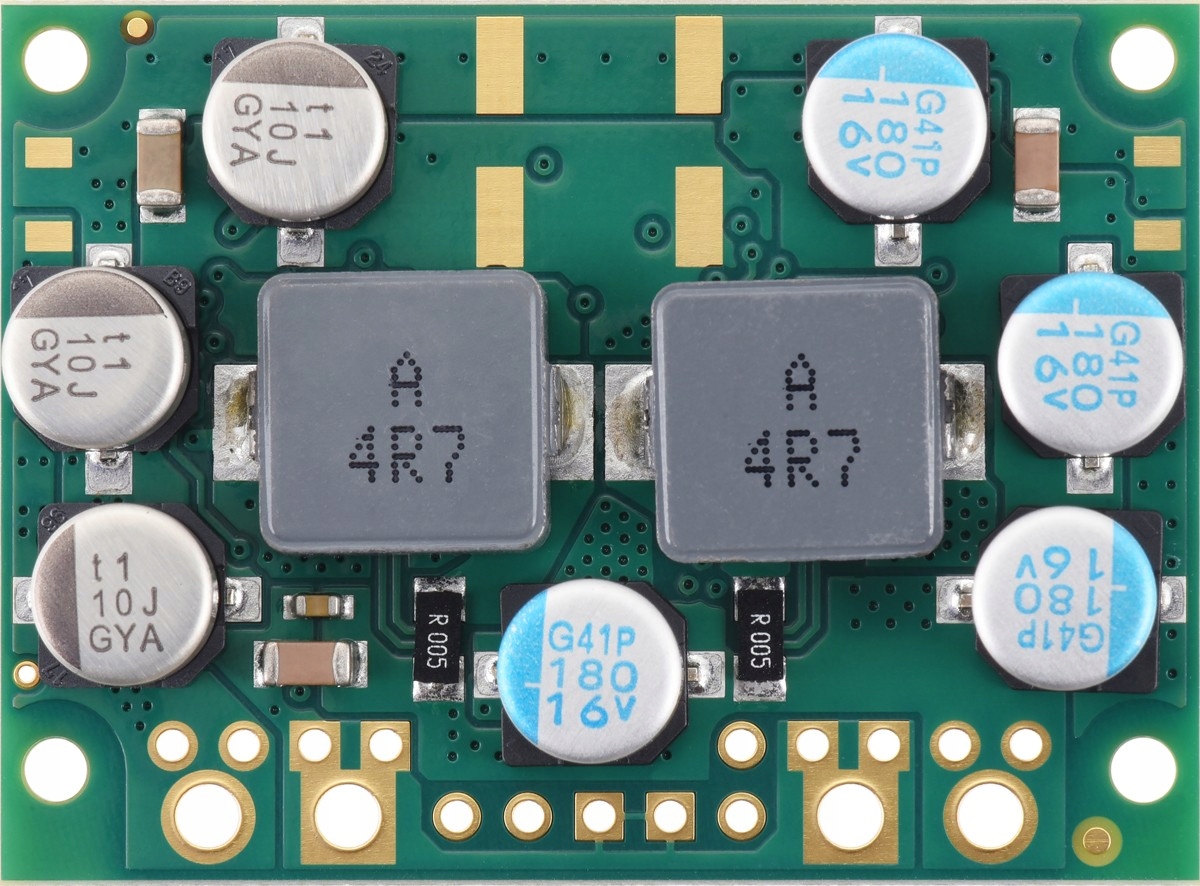

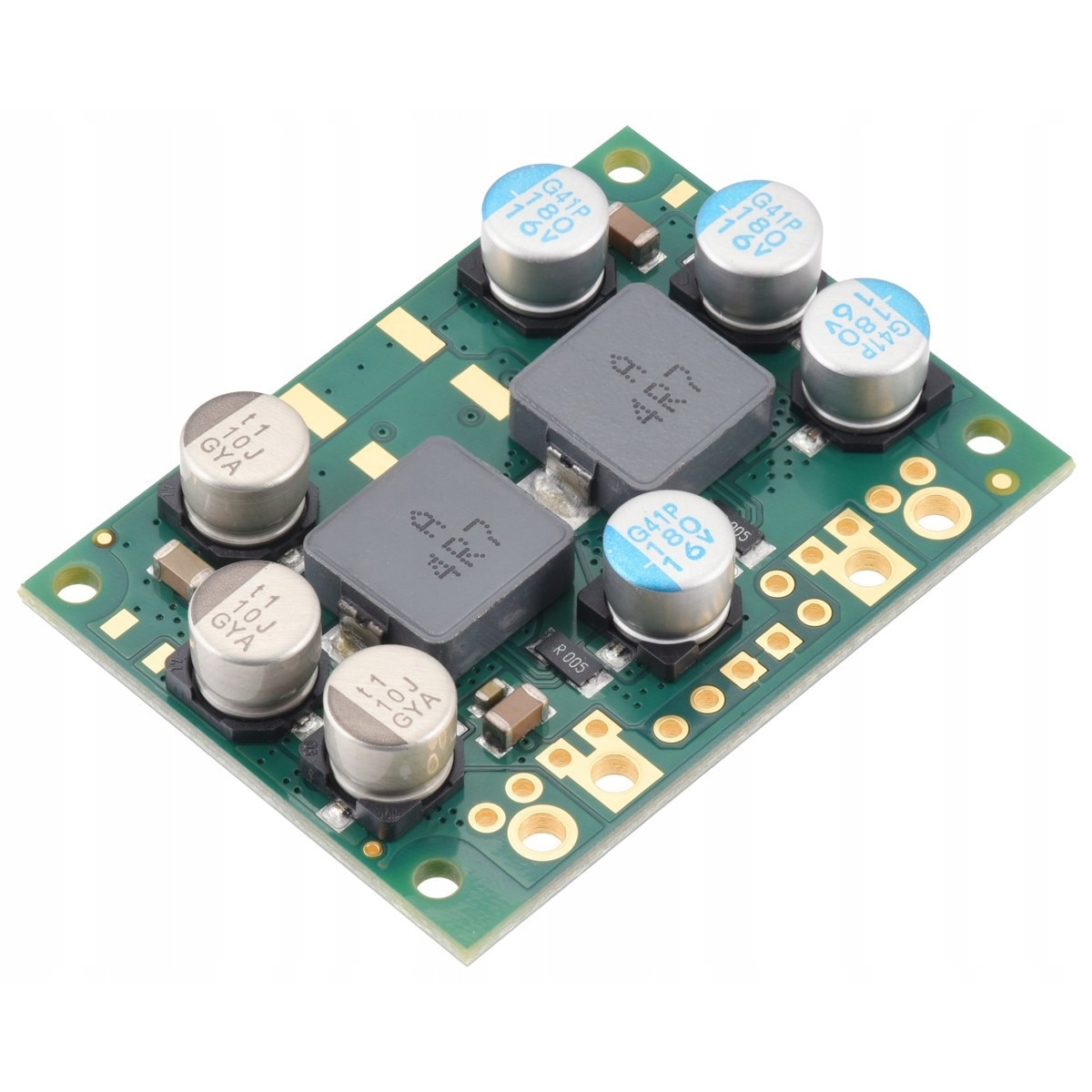

Понижаващ (buck) модул преобразувател , който позволява намаляване на входното напрежение от диапазон от 9 V до 60 V до стабилизирано напрежение от 9 V с изходен ток до 10 A . Това е синхронен импулсен преобразувател , което осигурява висока ефективност на работа (дори до 95%) и значително по-малки загуби на мощност в сравнение с класическите линейни стабилизатори. Благодарение на това, той е идеален за системи, които изискват голям ток и стабилно захранване, като например схеми с микроконтролери, системи за захранване на двигатели, автоматизация или напреднали хоби проекти.

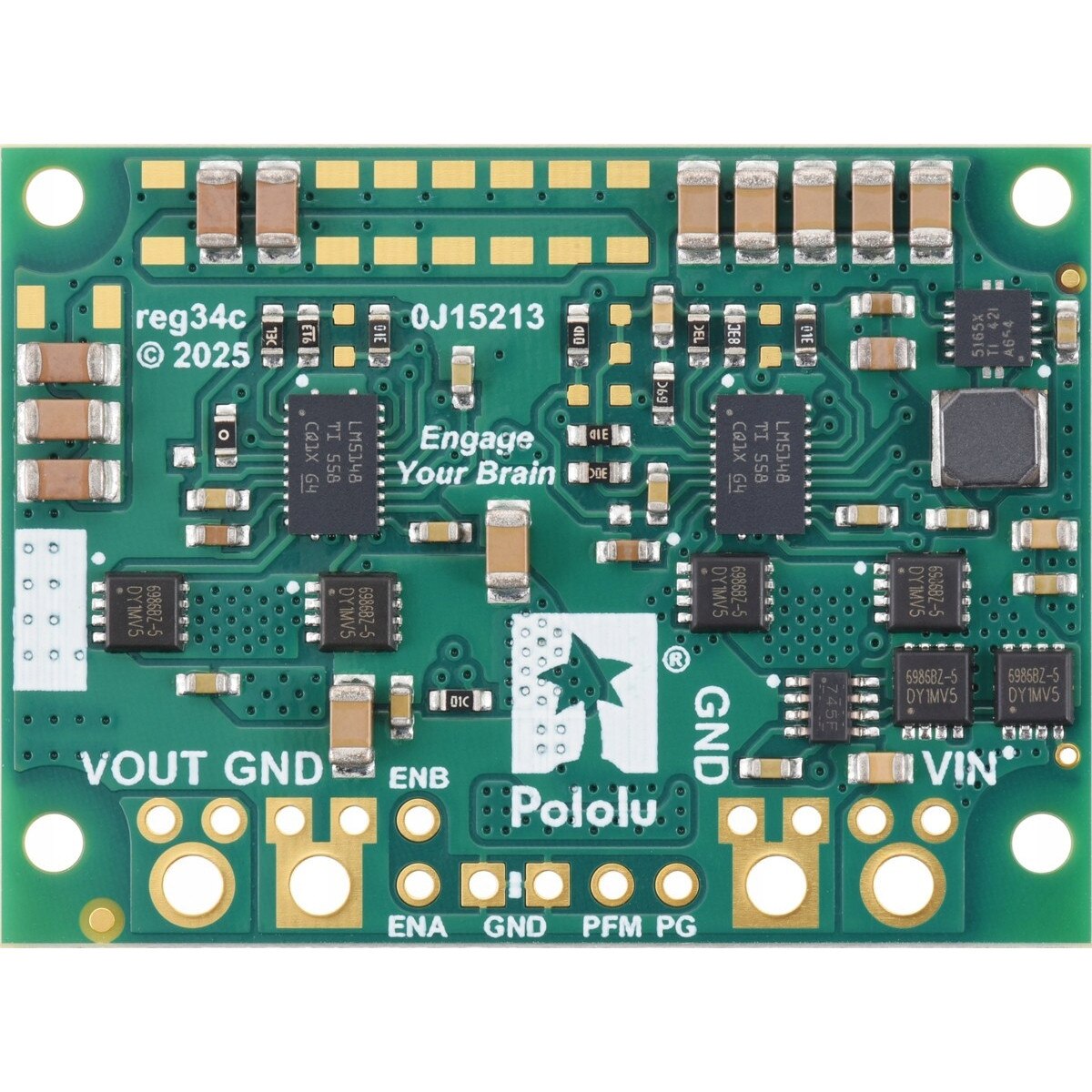

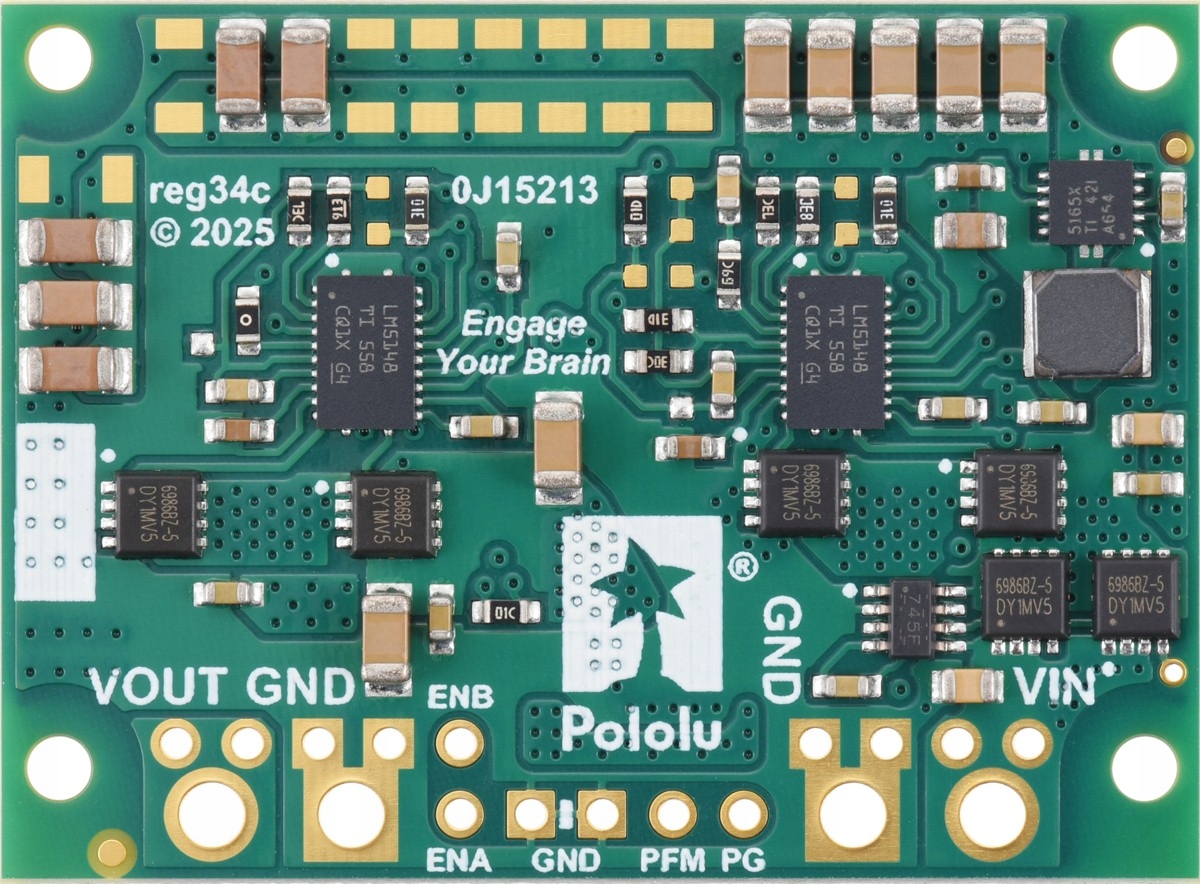

Устройството е оборудвано с множество защити, включително защита срещу обратно свързване на захранването , защита от свръхток и термично изключване при прегряване . В допълнение, вградената функция за плавен старт (soft-start) ограничава пусковия ток, осигурявайки плавно нарастване на изходното напрежение при стартиране. Модулът предлага също така вход ENA за активиране/деактивиране на веригата и изход Power Good (PG) , който показва правилното изходно напрежение и може да се използва за наблюдение на състоянието на захранването.

Модулът се характеризира с нисък ток на покой (<0,3 mA) и висока честота на превключване от около 800 kHz , което позволява използването на малки филтриращи компоненти. Благодарение на компактните размери и четирите монтажни отвора, регулаторът може лесно да бъде инсталиран в почти всеки проект. Платката е оборудвана с удобни отвори за запояване, позволяващи свързване на захранващи кабели или 5 мм винтови клеми. Благодарение на широкия диапазон на входното напрежение и високата изходна мощност, преобразувателят е надежден източник на стабилно захранване в системи, които изискват ниско напрежение, голям ток и висока енергийна ефективност.

Характеристики

• Преобразувател D42V110F9, понижаващ (buck)
• Входно напрежение: 9 V – 60 V
• Изходно напрежение: 9 V ±3%
• Максимален изходен ток: 10 A (типично при 42 V вход)
• Ефективност: 80–95% в зависимост от натоварването
• Честота на превключване: прибл. 800 kHz
• Ток на покой: < 0,3 mA (типично)
• Вход ENA: позволява изключване на товара и режим на ниска консумация на енергия
• Изход Power Good (PG): сигнализация за правилно напрежение
• Режими на работа: PFM/FPWM – превключваеми в зависимост от натоварването
• Защити: свръхток, термична, късо съединение и срещу обратно свързване
• Функция Soft-start: плавно нарастване на напрежението при стартиране

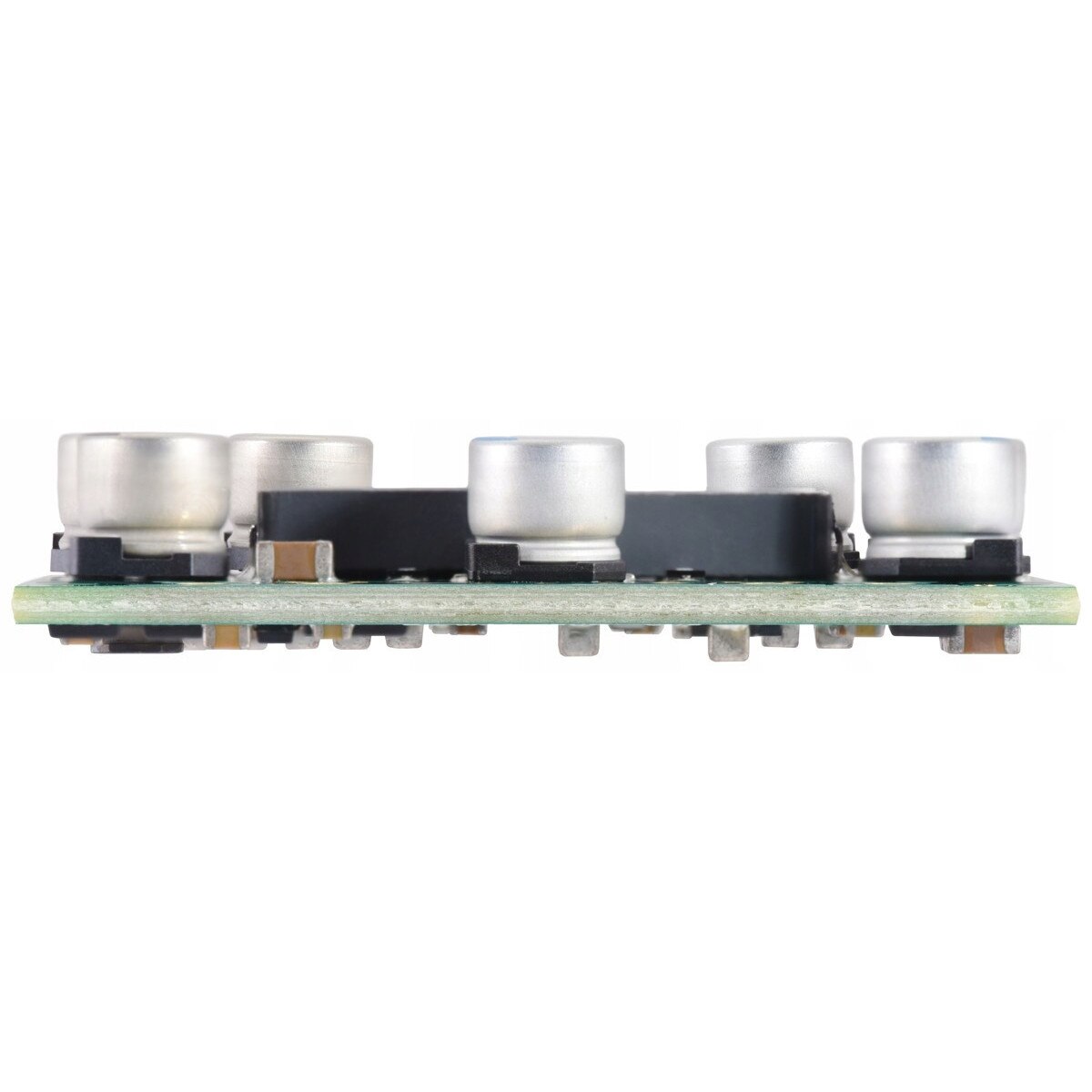

• Размери: 31,8 × 43,2 × 9 мм
• Монтаж: 4 монтажни отвора Ø 2,2 мм
• Тегло: 15 гр
