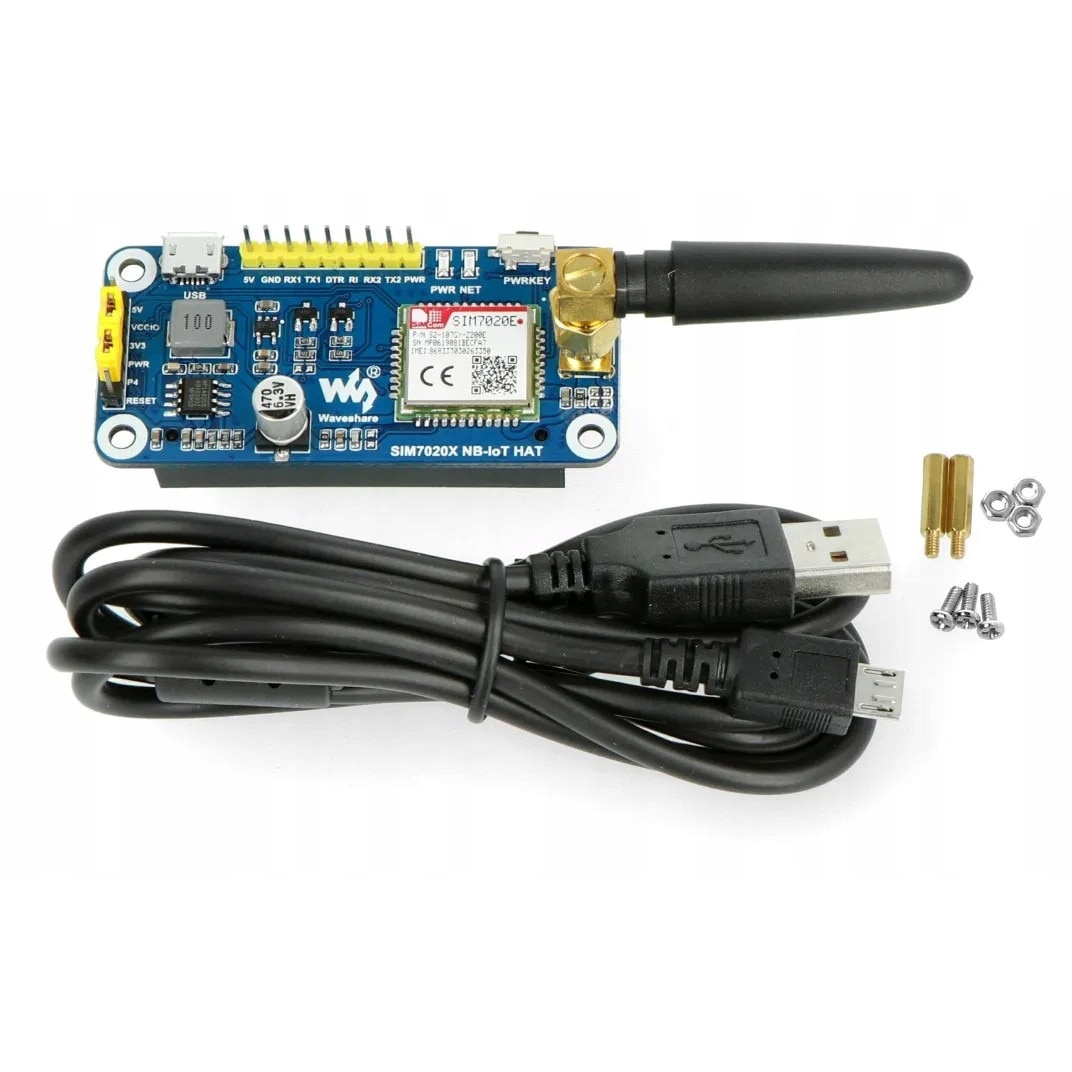

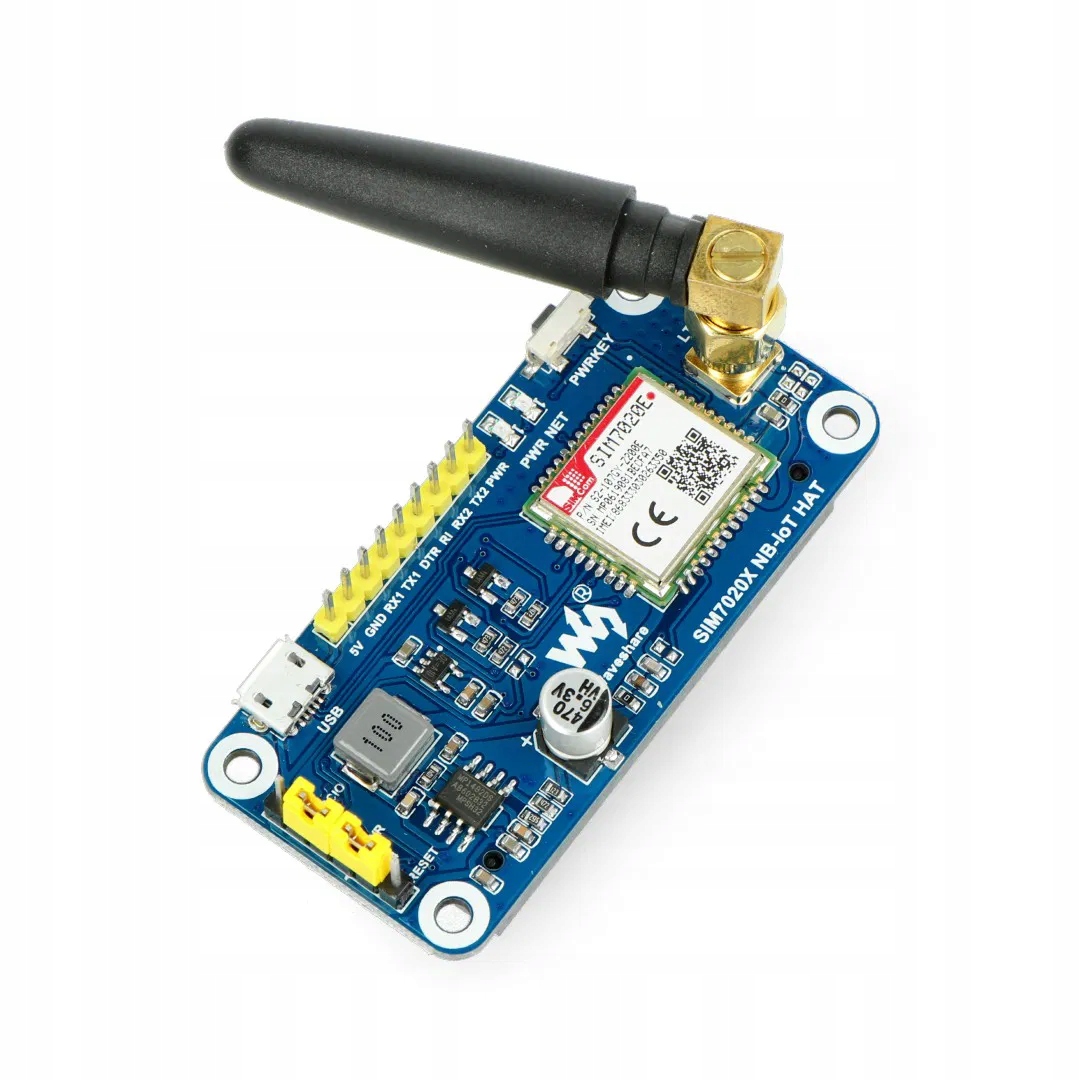

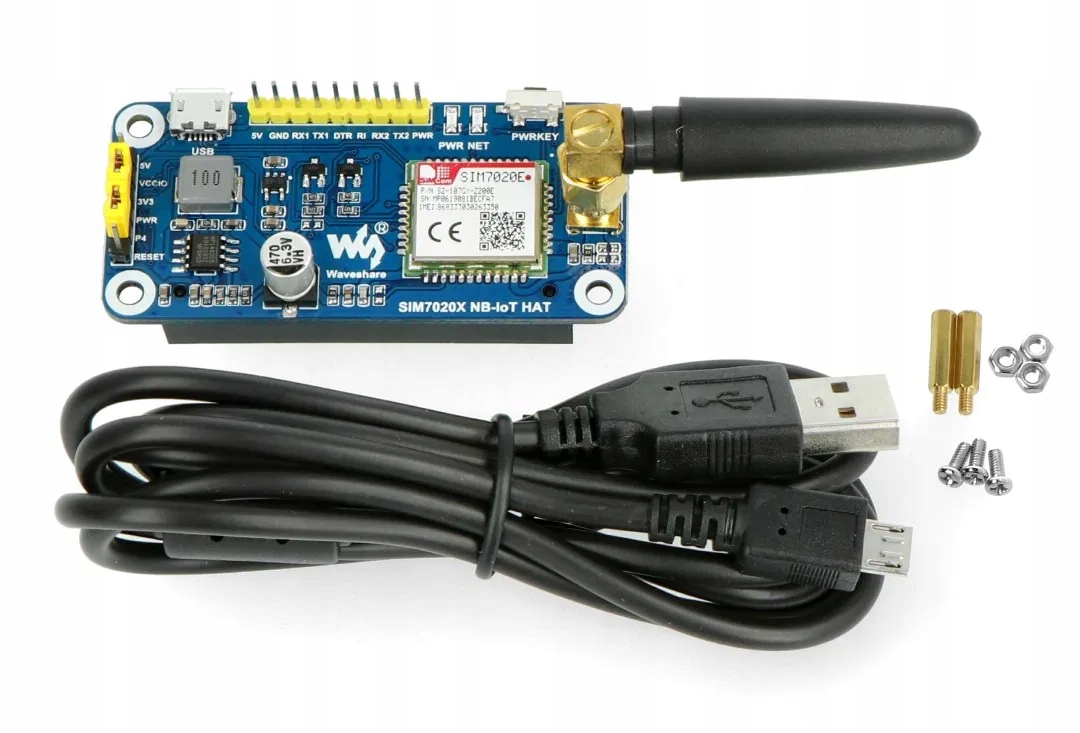

NB-IoT HAT - GSM SIM7020E - наслагване за Raspberry Pi 4B/3B+/3B/2B/Zero - Waveshare 15936

NB-IoT наслагване за Raspberry Pi, което позволява създаване на връзки в GSM мрежата. Поддържа комуникационни протоколи като LWM2M/COAP/MQTT. Комуникира чрез сериен интерфейс UART (RX, TX) чрез AT команди.

Индекс: WSR-14779

Описание на продукта: Waveshare NB-IoT HAT - GSM SIM7020E - наслагване за Raspberry Pi 4B/3B+/3B/2B/Zero

NB-IoT наслагване за Raspberry Pi, което позволява създаване на връзки в GSM мрежата. Поддържа комуникационни протоколи като LWM2M/COAP/MQTT. Комуникира чрез сериен интерфейс UART (RX, TX) чрез AT команди.

NB-IoT (NarrowBand-Internet of Things) е комуникационна технология, използвана в IoT. Основните ѝ предимства са ниската консумация на енергия, ниската цена на устройствата и доброто покритие. Приложенията, в които се използва, включват: мониторинг, проследяване, преносими POS терминали, интелигентни измервателни уреди и др.

Waveshare NB-IoT - GPS/GSM SIM7020E

Waveshare NB-IoT - GPS/GSM SIM7020E

Характеристики на наслагването Waveshare NB-IoT - GSM SIM7020E

• Съвместим е с Raspberry Pi 4B/3B+/3B/2B/Zero WH/Zero W/Zero
• Комуникацията се осъществява чрез: LWM2M/COAP/MQTT/TCP/UDP/HTTP/HTTPS
• USB интерфейс за управление чрез AT команди
• UART интерфейс, който позволява сътрудничество с Arduino/STM32
• Вграден преобразувател на ниво на напрежение по подразбиране 3.3V, възможност за промяна на 5V с помощта на джъмпер

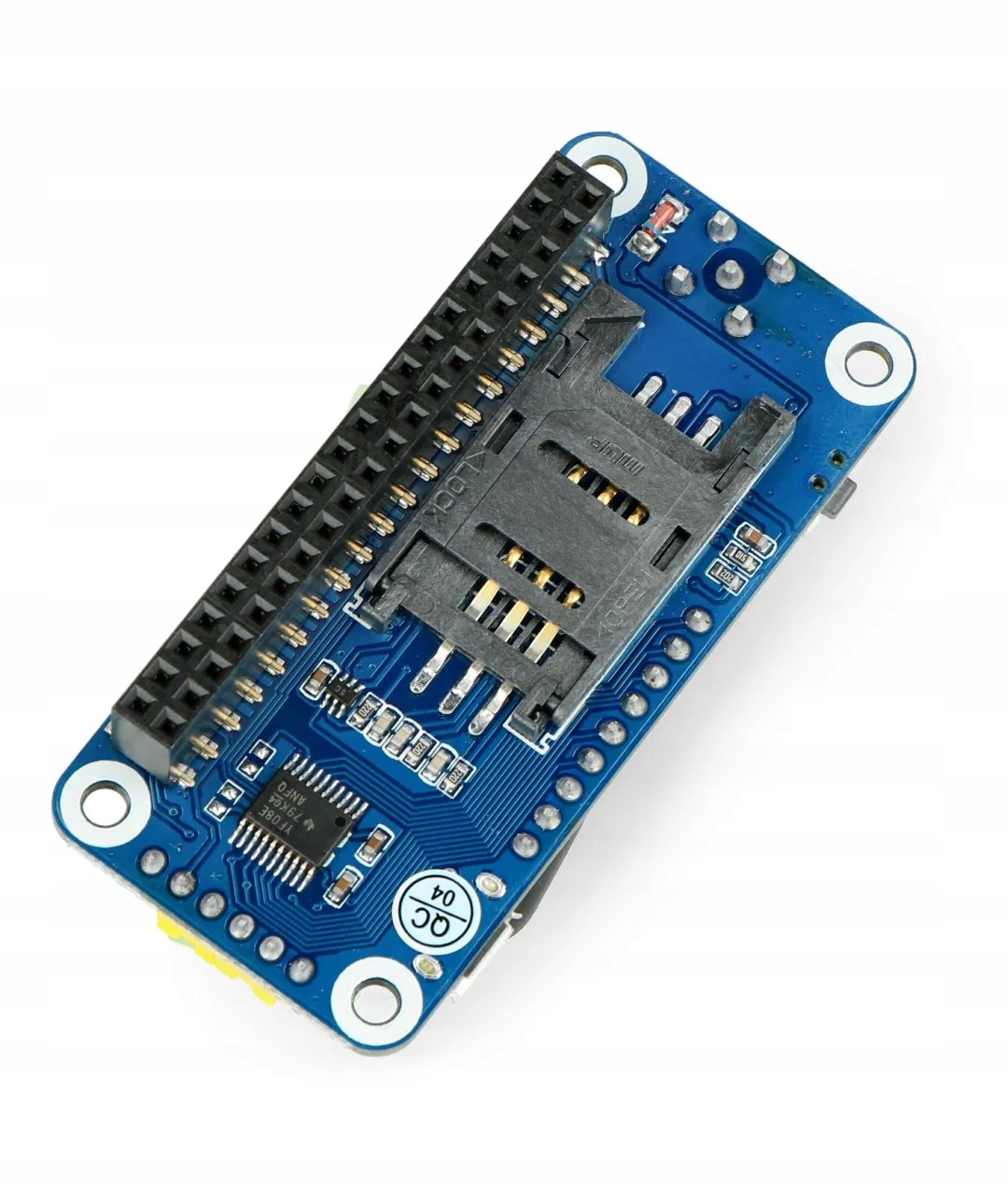

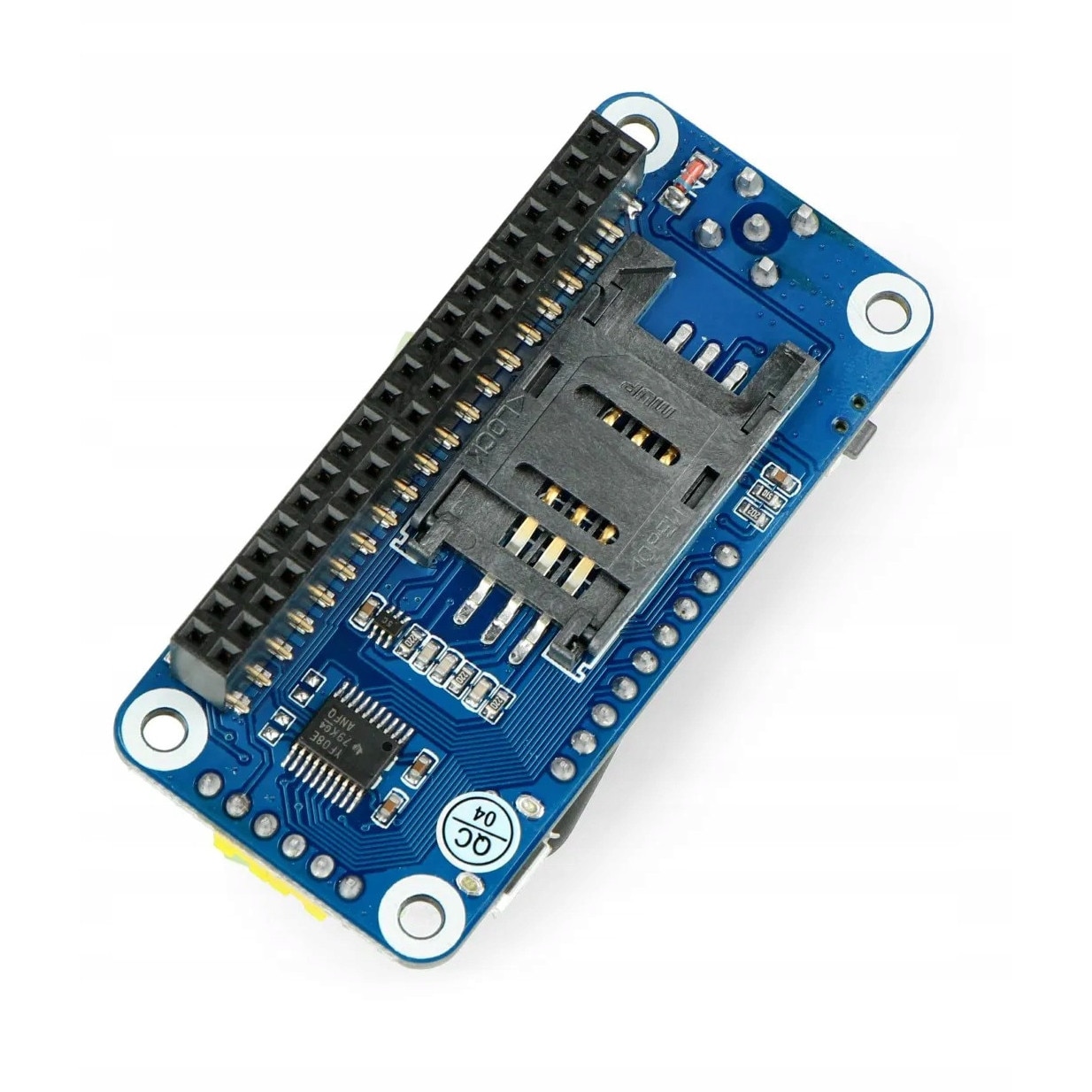

• Слот за SIM карта, съвместим със стандартни SIM карти и карти, предназначени за NB-IoT
• LED индикатори, показващи състоянието на модула
• Скорост на предаване: от 300 bps до 3686400 bps

Технически спецификации

Параметър Диапазон

Захранващо напрежение 5 V

Работно напрежение 5 V / 3,3 V (по подразбиране 3,3 V)

Обща консумация на ток 18 mA

Консумация на ток 3.3 V

• Неактивен режим: 5.6 mA
• Режим на заспиване: 0.4 mA
• PSM режим: 5uA
• eDRX режим: 70uA (eDRX = 655,36s)

Размери 30.5 mm x 65.0 mm

Работна температура от -40°C до 85°C

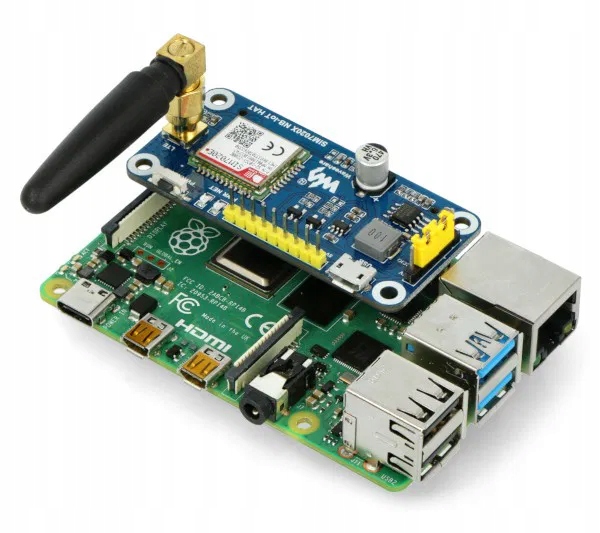

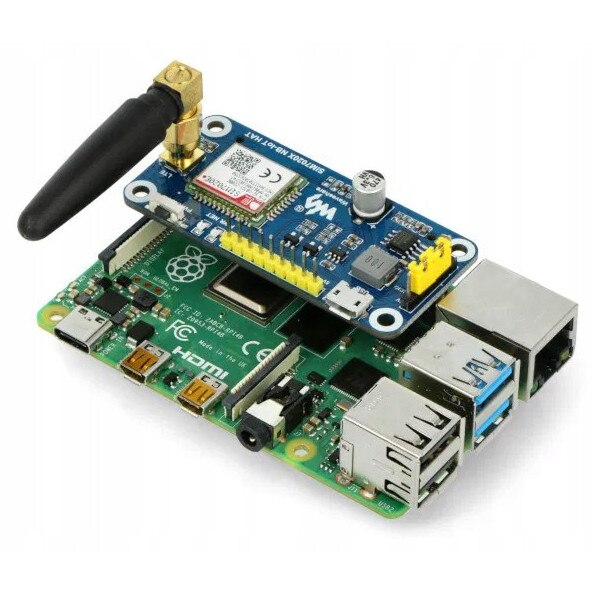

Модул NB-IoT HAT - GSM SIM7020E за Raspberry Pi 4B/3B+/3B/2B/Zero

Наслагването NB-IoT HAT - GSM SIM7020E за Raspberry Pi 4B/3B+/3B/2B/Zero е предназначено за създаване на връзки в GSM мрежата. То ще се окаже отлично в много системи - в измервателни или мониторингови устройства.

Платката, която работи с мини-компютъра Raspberry Pi, е енергийно ефективна, тъй като има ниска консумация на ток по време на работа. В допълнение, това е наслагване с два интерфейса: USB за управление чрез AT команди и UART, отговорен за сътрудничеството с Arduino/STM32.

Предимства на наслагването NB-IoT HAT - GSM SIM7020E за Raspberry Pi 4B/3B+/3B/2B/Zero

• Универсален, с многостранни приложения и съвместим с моделите Raspberry Pi 4B/3B+/3B/2B/Zero
• Възможност за създаване на връзки в GSM мрежата
• Наслагването NB-IoT HAT - GSM SIM7020E за Raspberry Pi се характеризира с ниска консумация на енергия
• Много добро покритие

В допълнение, комуникацията на Raspberry Pi Hat се осъществява чрез серийния интерфейс UART (RX, TX).
