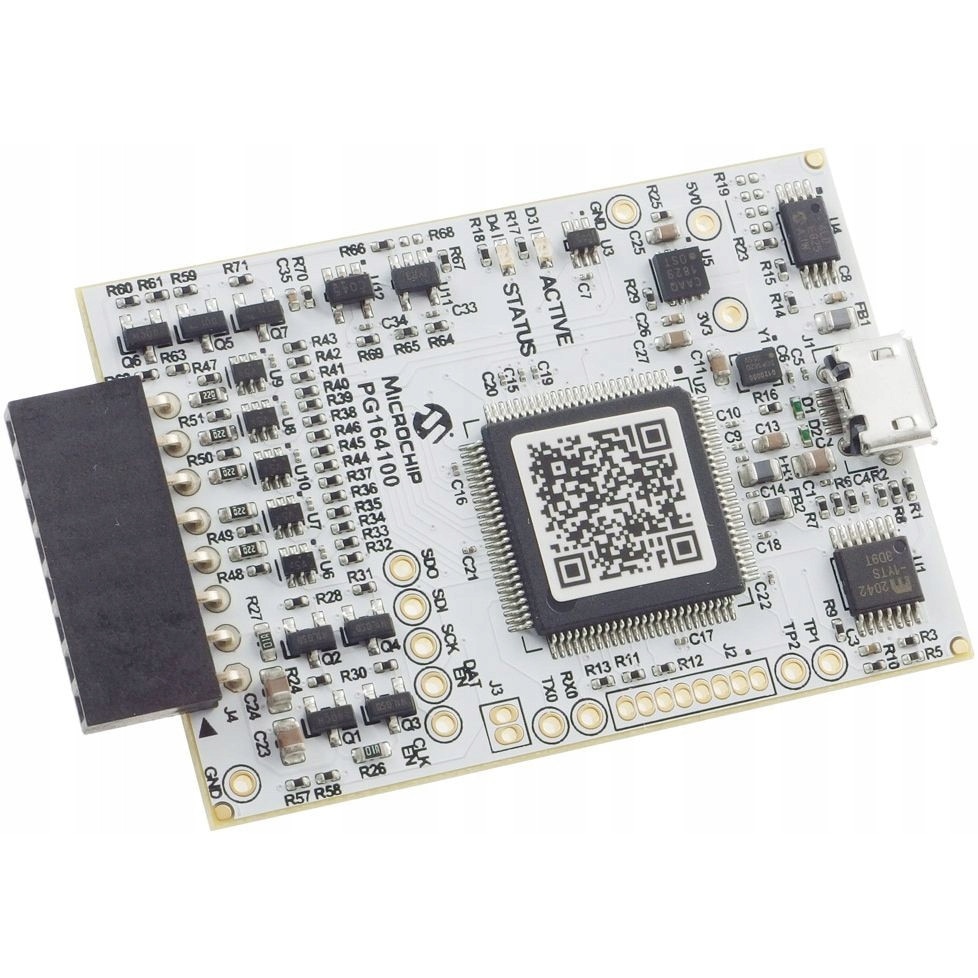

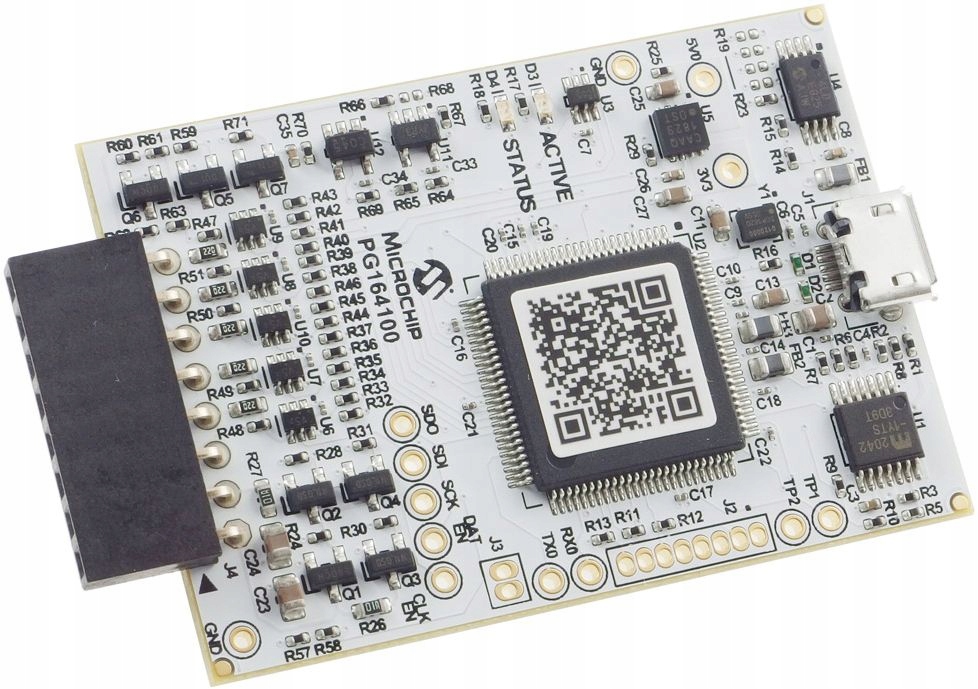

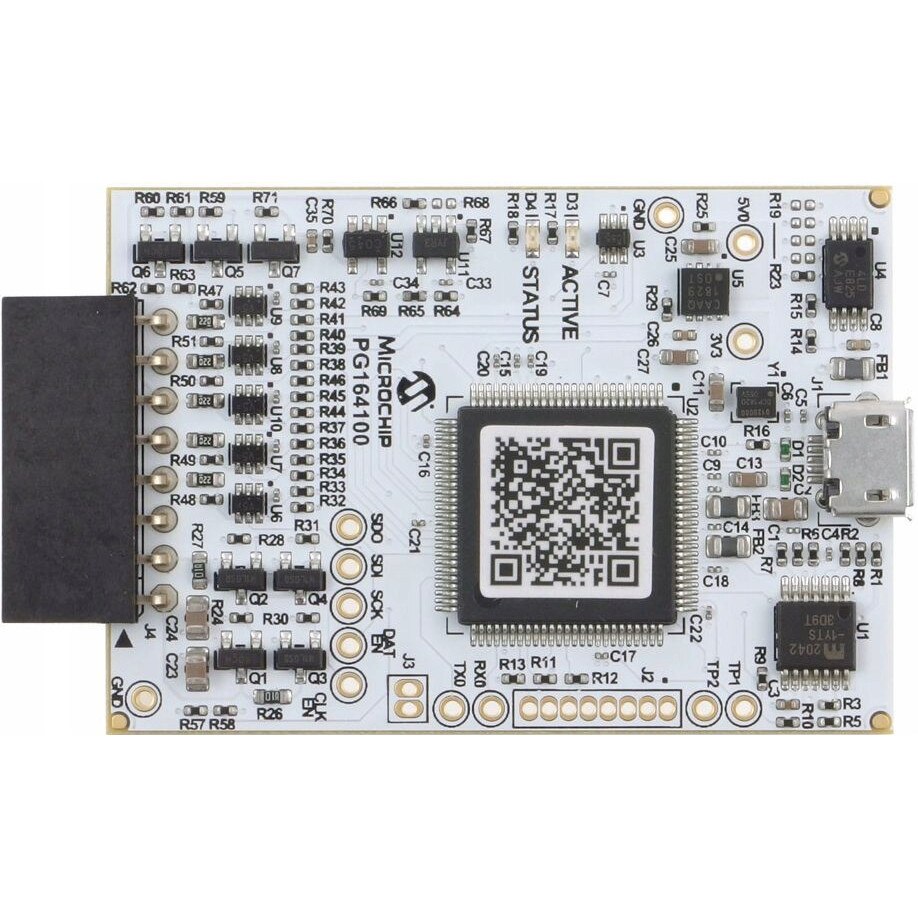

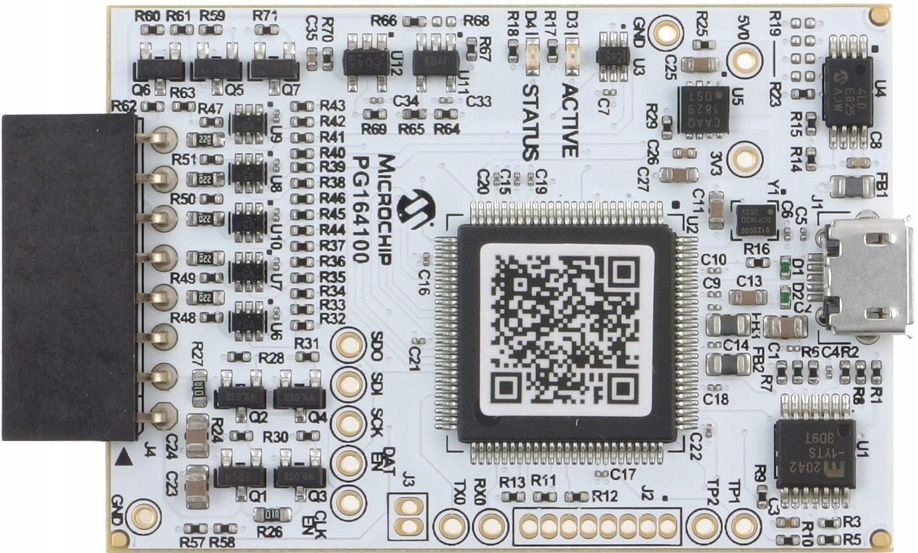

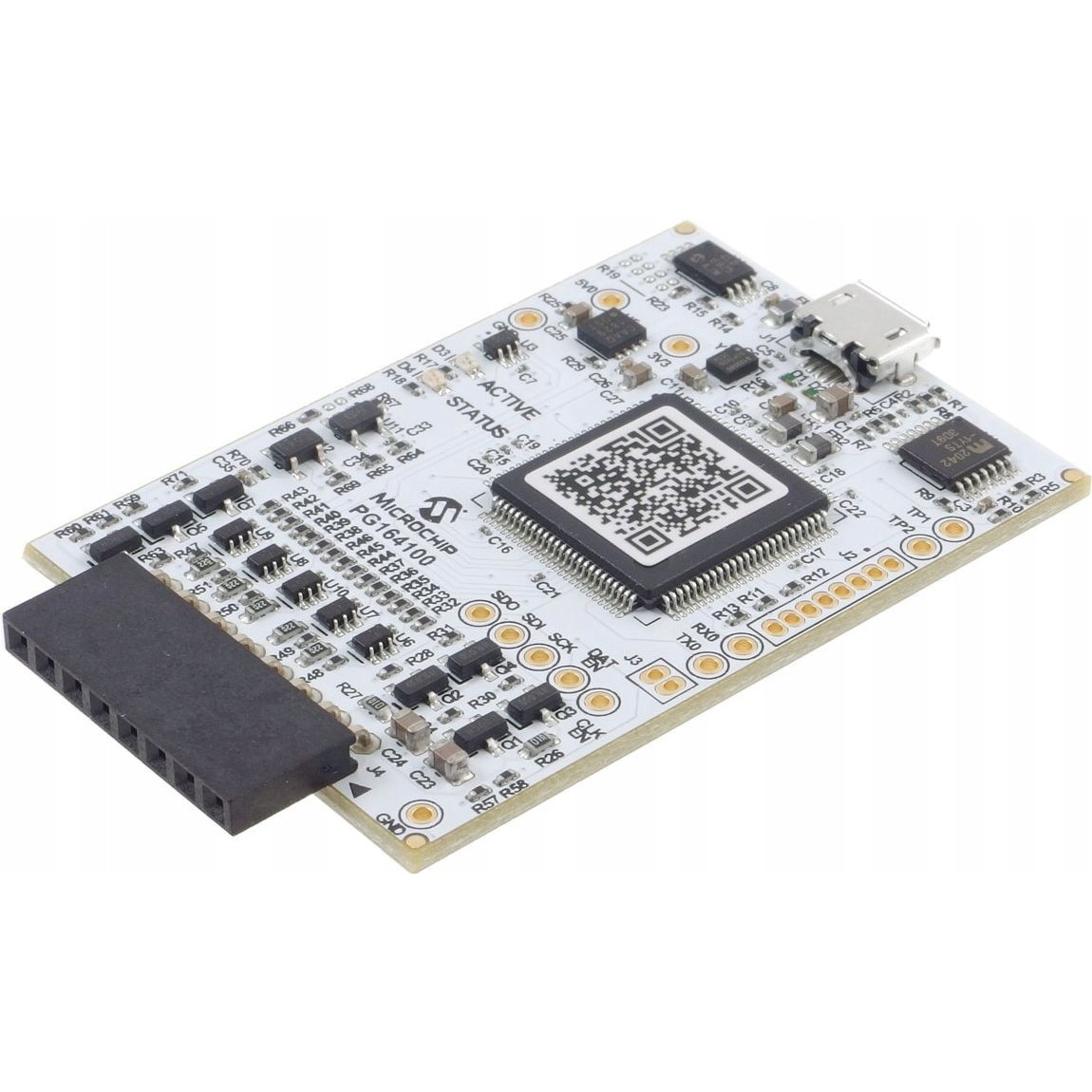

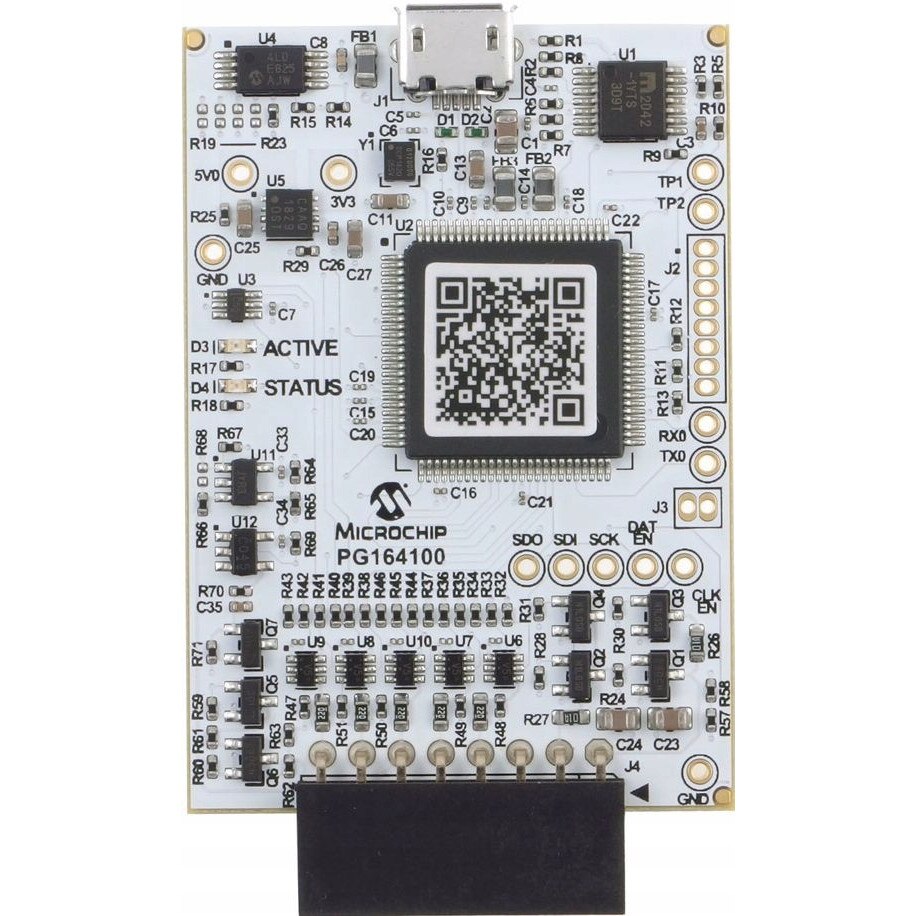

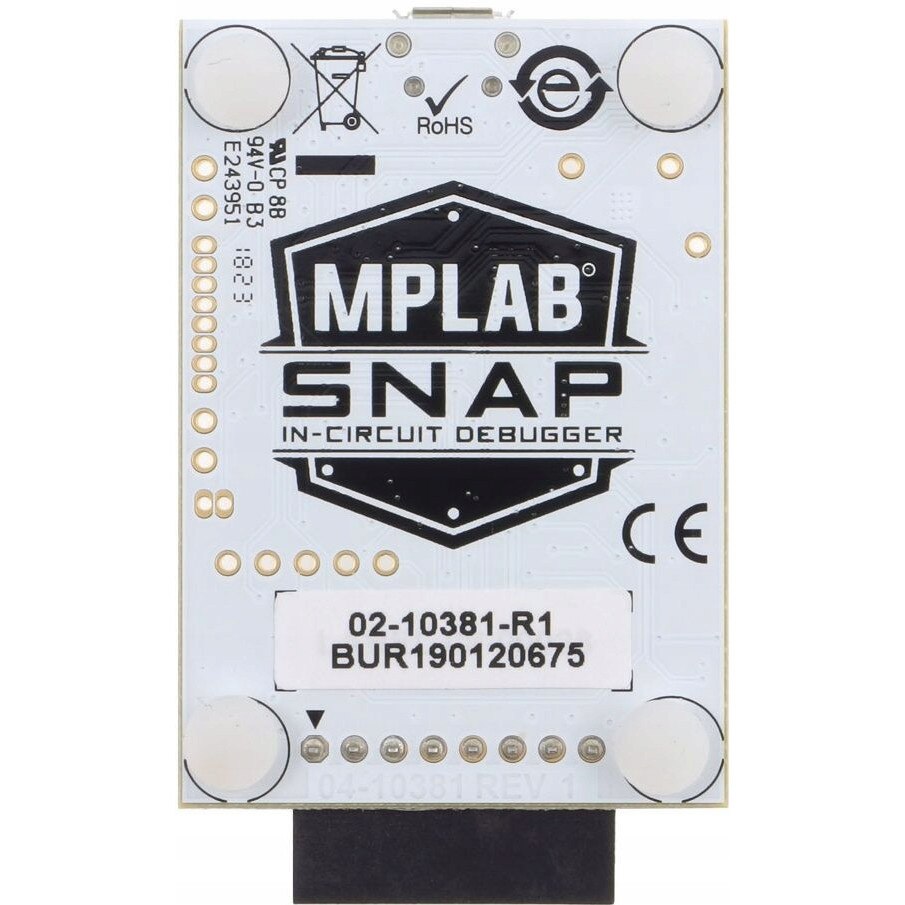

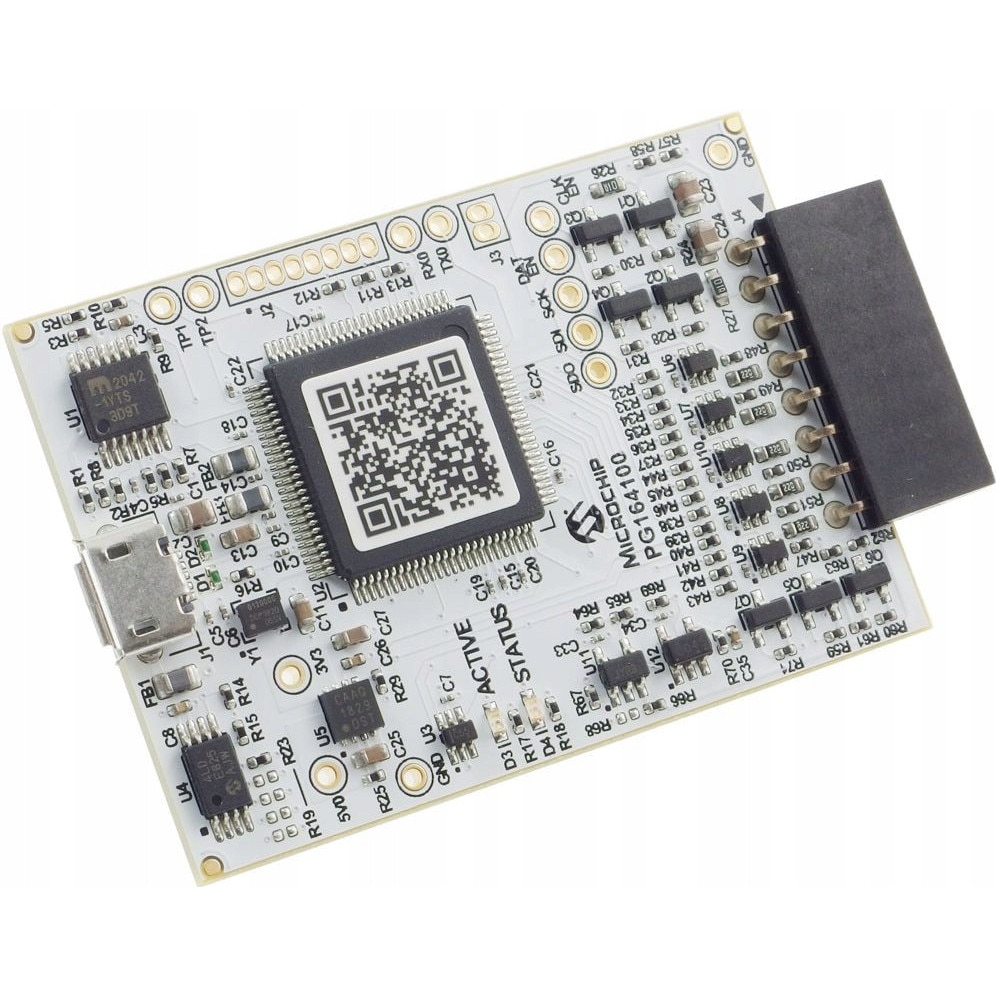

Програматор за PIC, AVR, SAM и dsPIC схеми, MPLAB-SNAP

Производител: Microchip

MPLAB® Snap In-Circuit Debugger/Programmer от Microchip Technology позволява бързо и лесно отстраняване на грешки и програмиране на повечето Flash PIC®, AVR® и SAM микроконтролери, както и dsPIC® контролери за цифров сигнал (DSC), използвайки мощния графичен интерфейс на средата MPLAB X Integrated Development Environment (IDE), версия 5.05 и по-нови.

MPLAB Snap се свързва с компютъра чрез USB 2.0 интерфейс и може да бъде свързан към целевата схема чрез 8-пинов конектор с един ред (SIL). Този конектор използва два входно/изходни пина на устройството и една линия за нулиране, за да извършва отстраняване на грешки в схемата и възможности за серийно програмиране в схемата (ICSP®). MPLAB Snap предлага всички функции и скорост, от които начинаещите потребители се нуждаят, за да отстраняват бързо грешки в своите прототипи.

MPLAB Snap е оборудван с мощен 32-битов микроконтролер SAM E70, базиран на ядрото Arm® Cortex®-M7, който работи на честота от 300 MHz, което гарантира бързи итерации за отстраняване на грешки. В допълнение към поддръжката на широк диапазон от целеви напрежения, MPLAB Snap поддържа усъвършенствани интерфейси, като 4-жилен JTAG и Serial Wire Debug с гейт за пренос на данни. MPLAB Snap е също така обратно съвместим с демонстрационни платки, хедъри и целеви схеми, които използват 2-жилен JTAG и ICSP.

Характеристики:

• Отстраняване на грешки и програмиране на микроконтролери PIC, AVR и SAM Flash, както и dsPIC контролери за цифров сигнал
• Проектиран да съответства на тактовата честота на целевата схема за максимална скорост на програмиране
• Напрежение VTG: 1.20 - 5.05 V
• Захранва се чрез USB 2.0, не изисква външен източник на захранване
• Съответствие със стандартите FCC, CE и RoHS
• 8-пинов конектор с един ред за поддръжка на интерфейси като ICSDP, JTAG и Serial Wire Debug (SWD)
• Обратно съвместим с демонстрационни платки, хедъри и целеви схеми, които използват 2-жилен JTAG и ICSP
• Добавяне на поддръжка за нови устройства и функции чрез инсталиране на най-новата среда MPLAB X IDE
• Автономно програмиране с помощта на софтуера за програмиране MPLAB IPE
• Размери на печатната платка: 51x35 mm
