Регулиращ кран Vision бял ляв Pex

Параметри

• Тип кран: регулиращ
• Тип инсталация: Alu-pex инсталация 16mm
• Ориентация: лява
• Вариант кран: Аксиален
• Комплект - тип: Кран + фитинги
• Цвят: Бял
• Производител: VARIO TERM
• ЛИНИЯ: Vision R

Комплект Vision регулируем ляв.

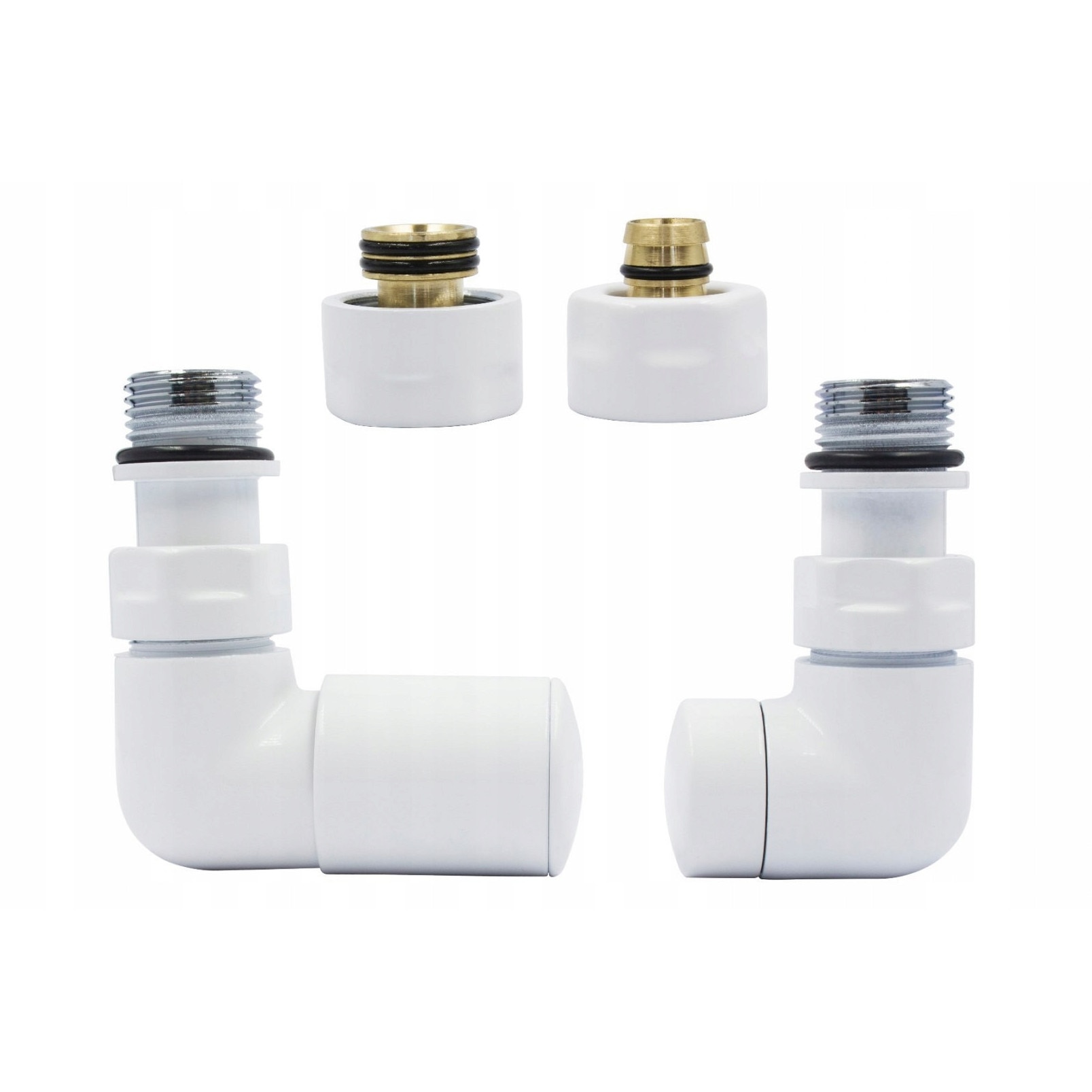

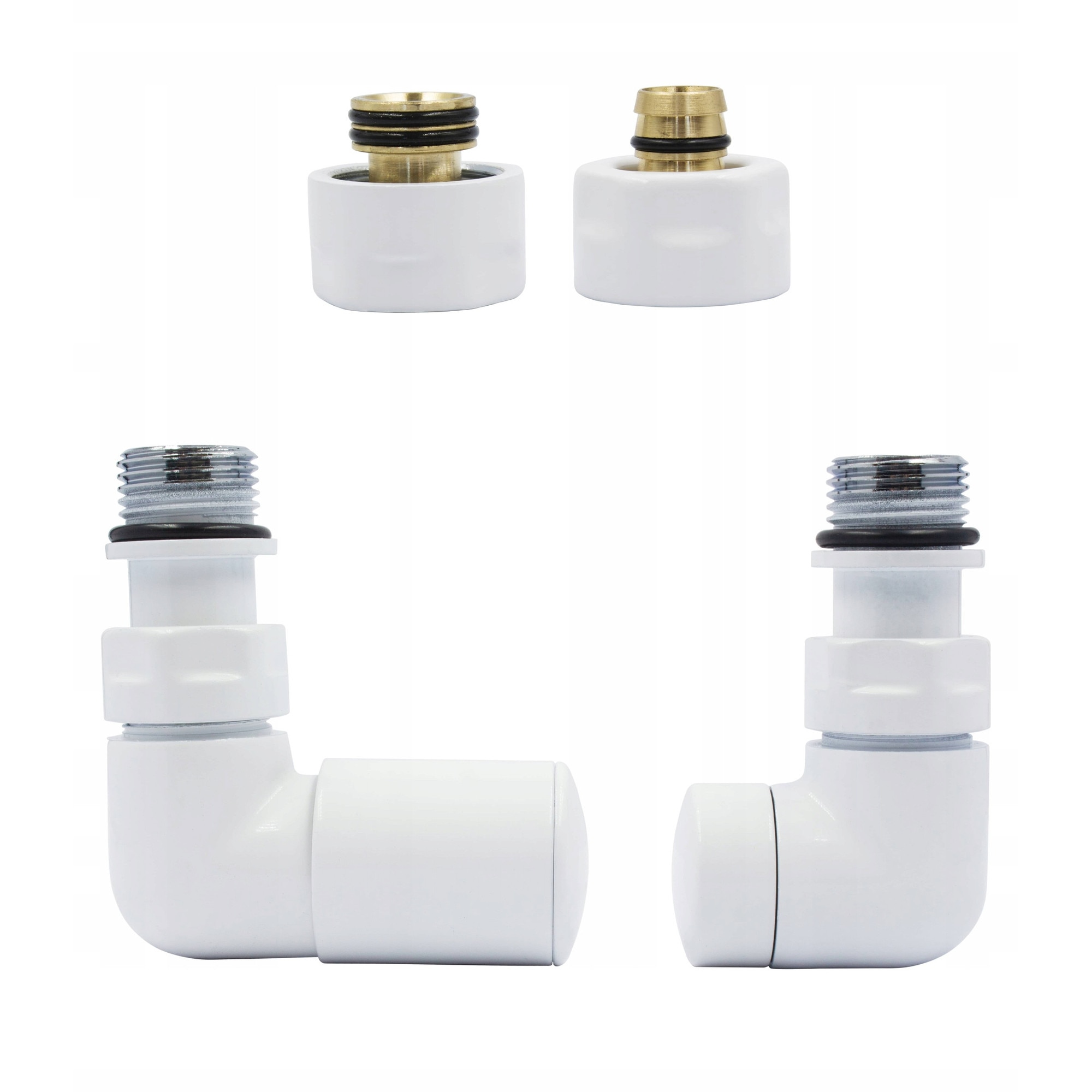

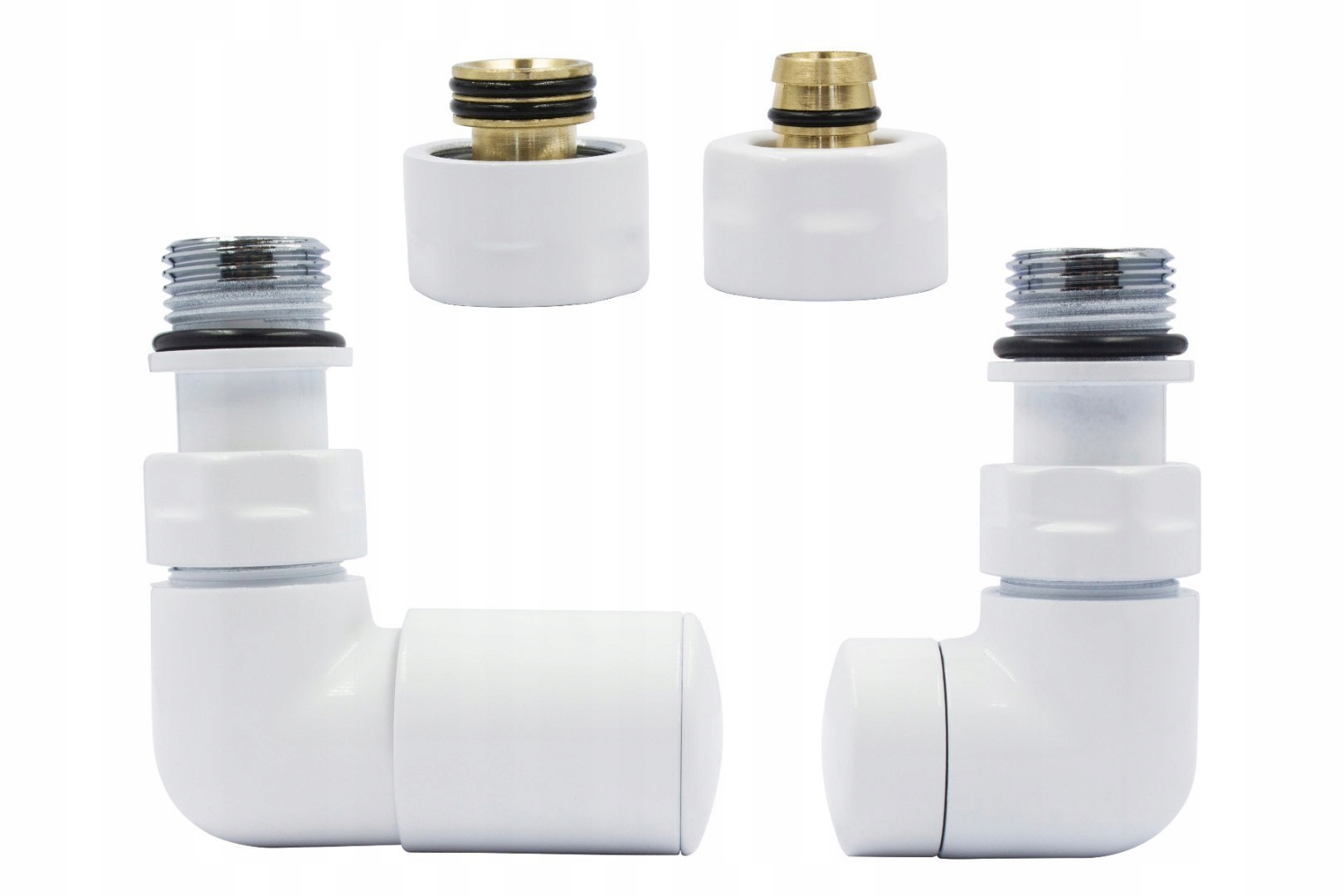

Комплектът включва:

• 1 ляв регулиращ кран,
• 1 десен спирателен кран,
• 2 Pex фитинга - за alu-pex инсталация 16mm

ДОБРЕ Е ДА ЗНАЕТЕ:

Регулиращият кран Vision е аксиален кран, проектиран така, че след монтаж под радиатора, регулиращият бутон да е в контура на радиатора - успоредно под радиатора, което предпазва бутона от случайно повреждане.

Регулиращият кран Vision е предназначен за монтаж на радиатор за централно отопление в двутръбна система.

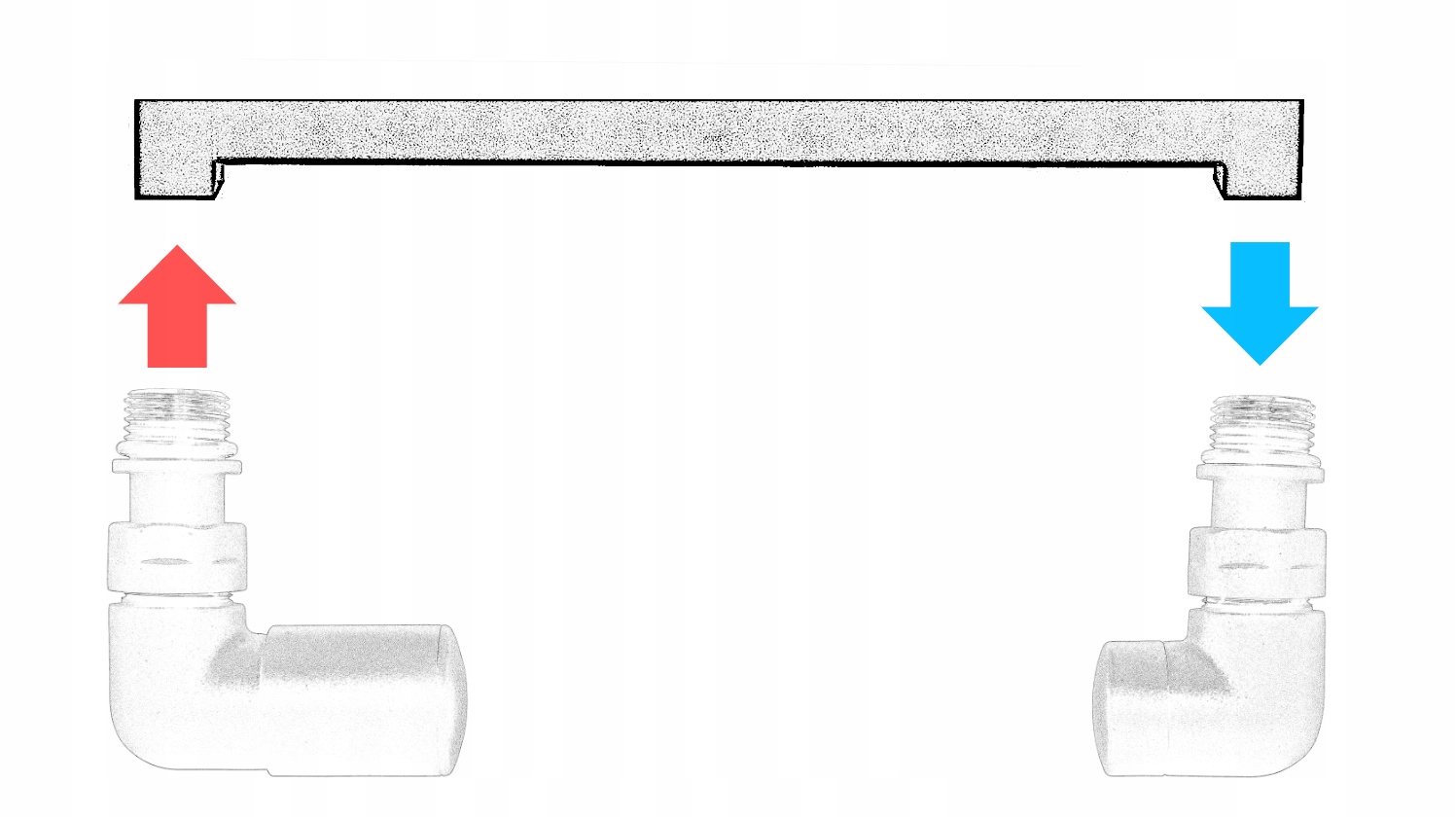

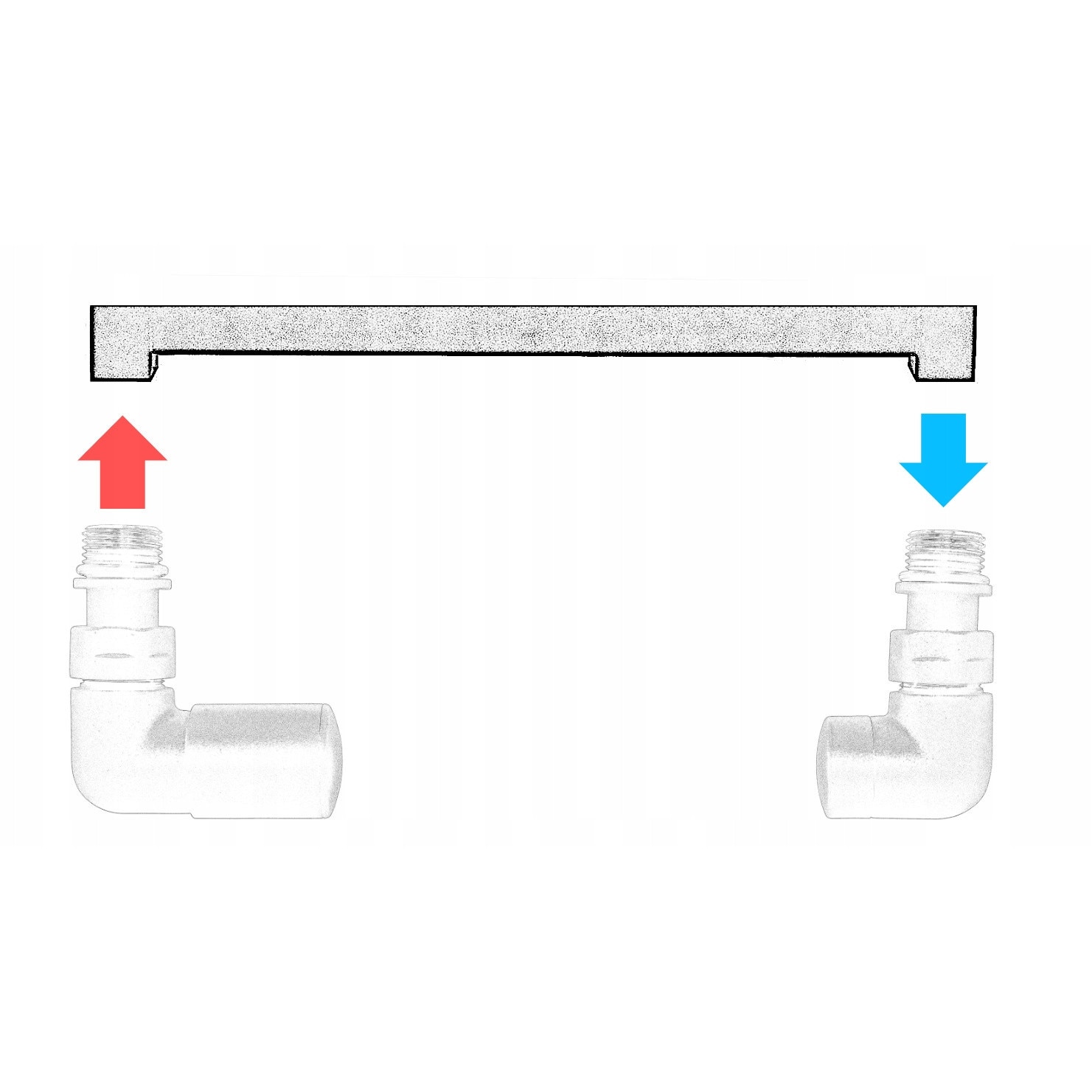

Регулиращият кран е оборудван с бутон, с помощта на който можете да регулирате количеството вода (топлоносител), влизащо в радиатора. Регулиращият кран се монтира на радиатора за централно отопление

от страната на захранващата тръба.

Спирателният кран се монтира на радиатора за централно отопление от страната на връщащата тръба.

Технически данни:

Работна температура до 120°C

Номинално налягане 1MPa

Топлоносител вода

Макс. разлика в налягането 0.06MPa

Изпитвателно налягане 1.5 MPa

Предварителна настройка на спирателния кран

Връзка с радиатор G ½

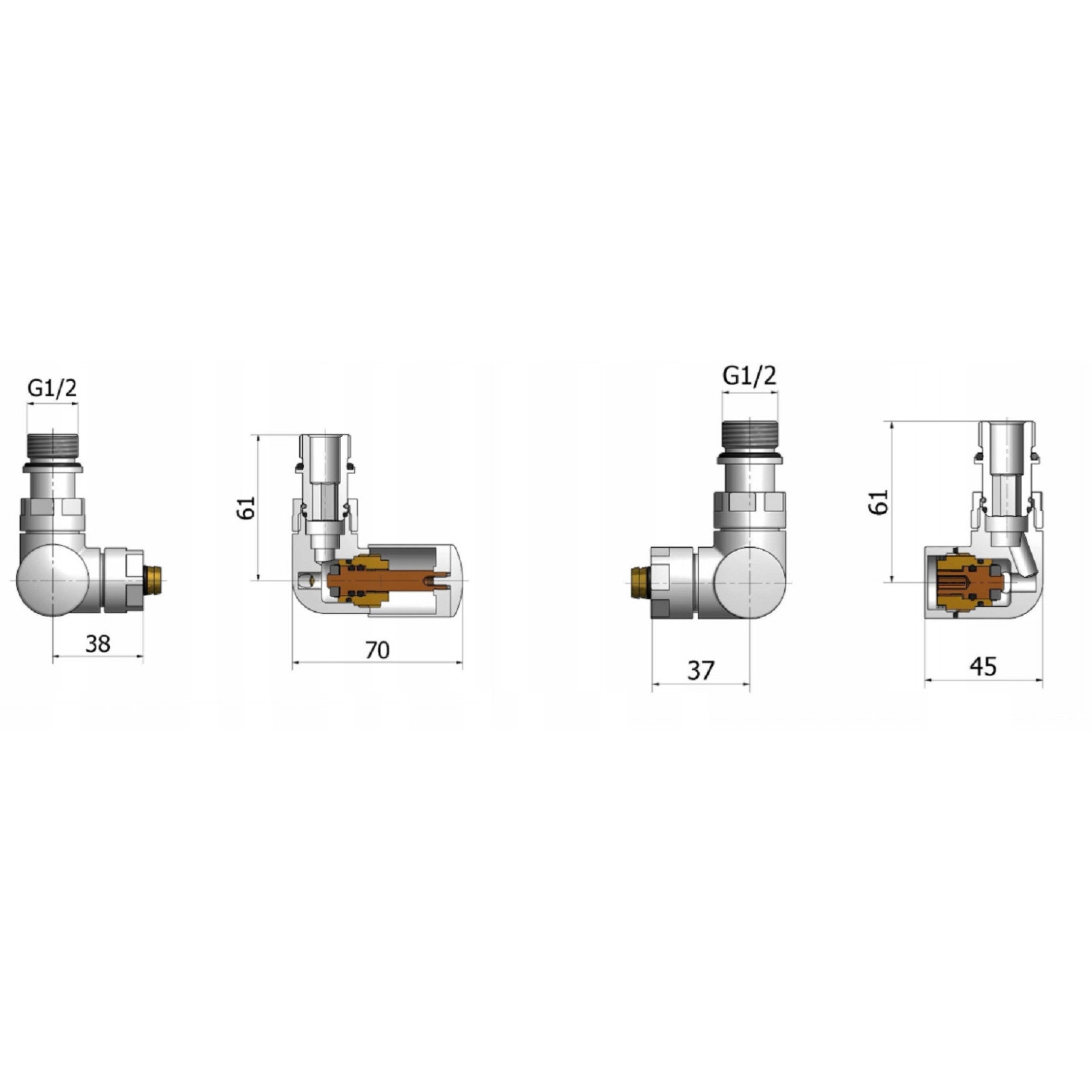

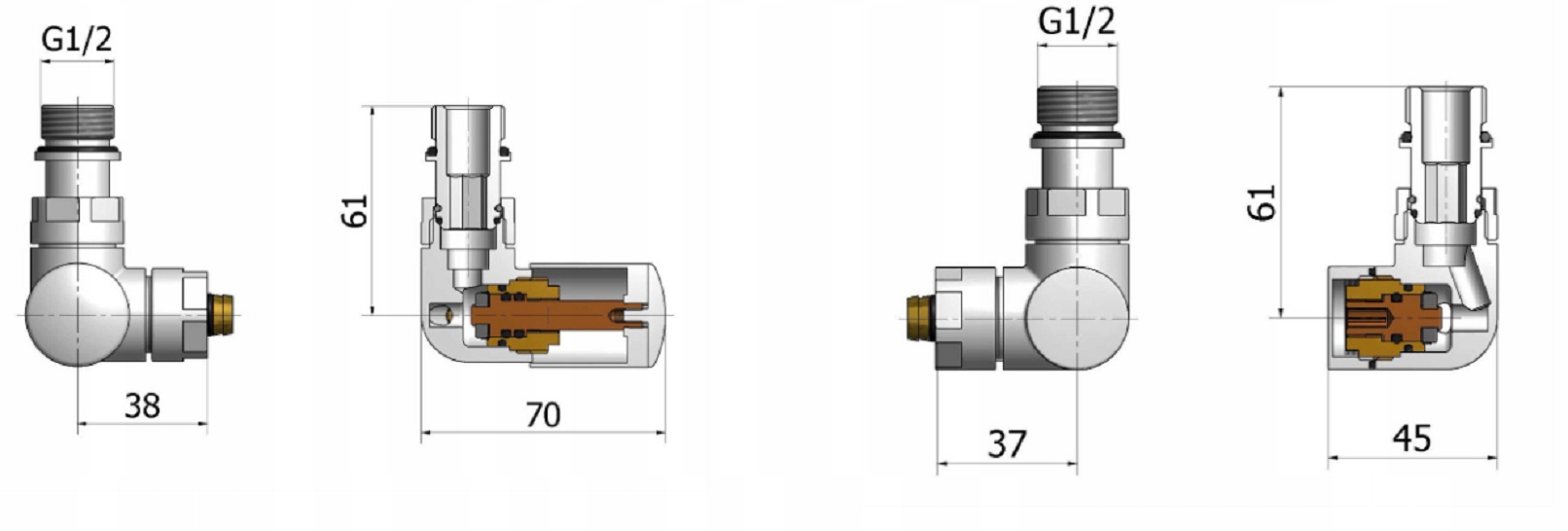

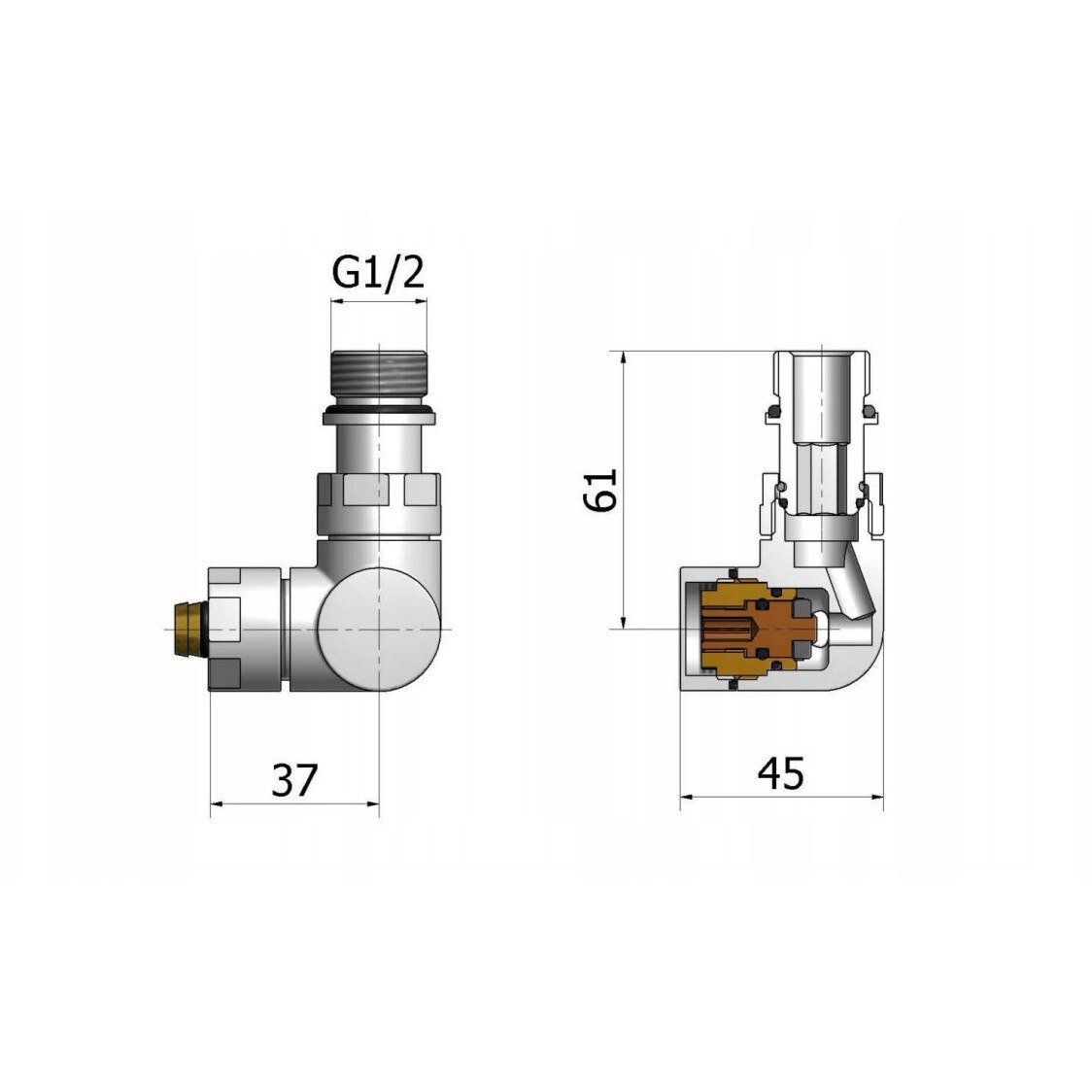

По-долу са представени чертежи с размерите: на регулиращия и спирателния кран Vision.

ДОПЪЛНИТЕЛНА ИНФОРМАЦИЯ ЗА ВАС - ВЪЗМОЖНОСТИ!

ЦВЕТОВЕ

Продуктите на Vario Term се предлагат в 20 основни цвята, чиито мостри - отразяващи реалния цвят - можете да намерите по-долу

ВЪЗМОЖНОСТИ ЗА СВЪРЗВАНЕ:

Регулиращите кранове Vision могат да бъдат свързани към радиатора, ако имате входове:

- долни

а) ако захранването е от лявата страна - изберете регулиращ кран Vision ляв с единични розетки

б) ако захранването е от дясната страна - изберете регулиращ кран Vision десен с единични розетки

- долни централни

а) ако захранването е от лявата страна - изберете регулиращ кран Vision десен с комбинирани овални или правоъгълни розетки (единичните розетки няма да се поберат една до друга при 50мм връзка)

б) ако захранването е от дясната страна - изберете регулиращ кран Vision ляв с комбинирани овални или правоъгълни розетки (единичните розетки няма да се поберат една до друга при 50мм връзка)

ВЪЗМОЖНИ ИНСТАЛАЦИИ:

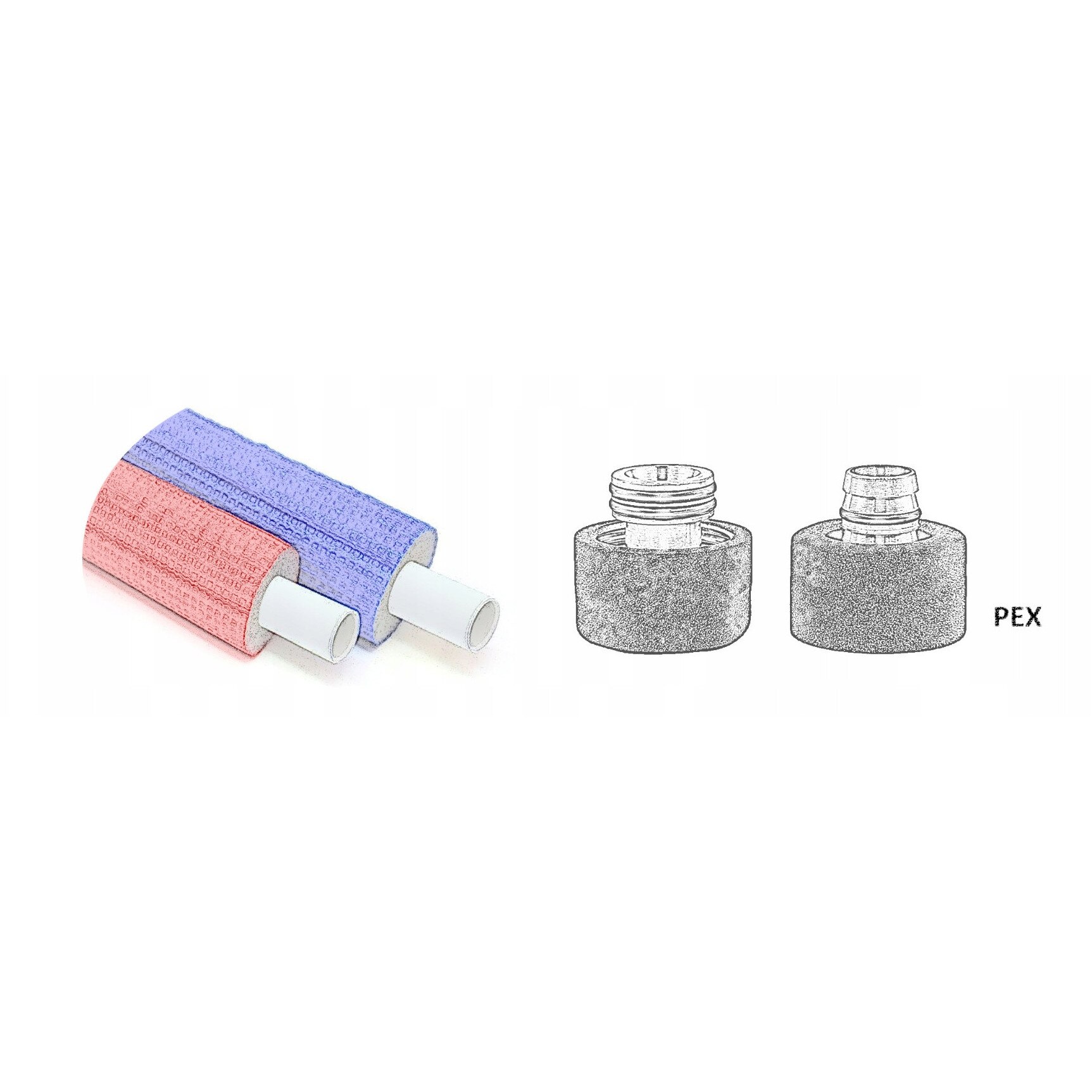

Кранът Vision може да бъде свързан както към PEX 16mm инсталация - за целта е необходимо само да изберете подходящите фитинги

Кранът Vision може да бъде свързан към CU 15mm инсталация - за целта е необходимо само да изберете подходящите фитинги

Кранът Vision може да бъде свързан към 1/2 (GZ1/2) инсталация - за целта е необходимо само да изберете подходящите фитинги

Кранът Vision може да бъде свързан към 1/2 (GW1/2) инсталация - за целта е необходимо само да изберете подходящите фитинги
