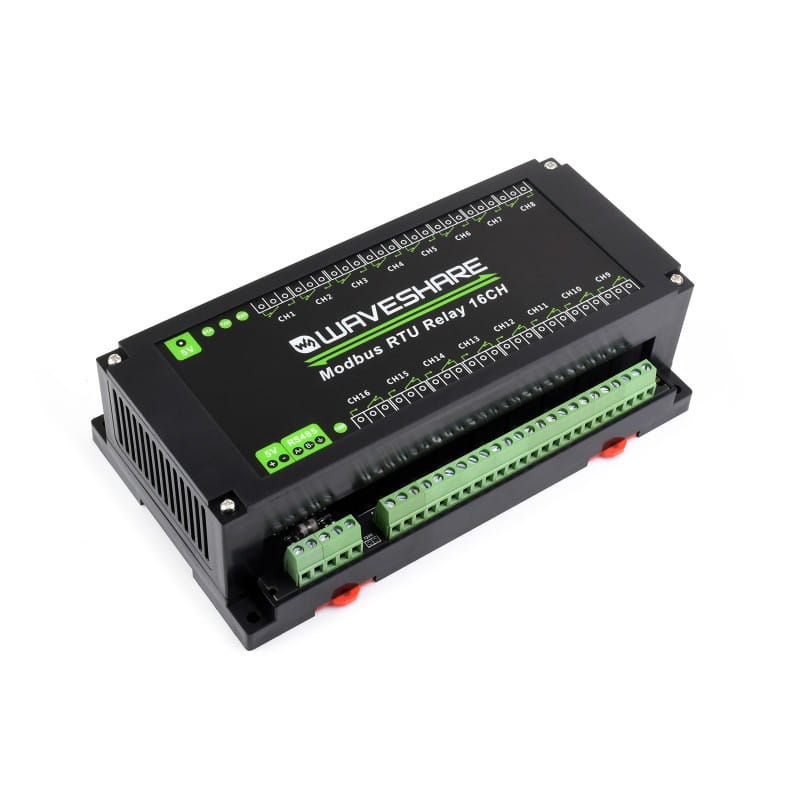

Релеен модул Waveshare, 16 канала, RS485, Modbus RTU
Този усъвършенстван индустриален релеен модул съдържа 16 контролни канала, предлагайки изключителна функционалност за управление на различни електрически устройства. Използвайки интерфейс RS485 и протокол Modbus RTU, модулът не само осигурява надеждна и бърза комуникация, но също така позволява лесна интеграция в съществуващи системи за автоматизация. Вградените защитни вериги, като изолация на захранването, магнитна изолация, предпазител с автоматично нулиране и TVS диод, значително повишават безопасността на употреба, предпазвайки от пренапрежения, претоварвания и други неблагоприятни електрически явления. Модулът е поместен в здрав ABS корпус, подходящ за монтаж на DIN шина, което улеснява инсталирането му в контролни шкафове и на контролни панели, като същевременно осигурява защита в индустриални среди. Конфигурируемият адрес на устройството (в диапазона 1-255) и функции като flash-on, flash-off допълнително разширяват обхвата на приложение на модула, превръщайки го в гъвкаво решение за сложни системи за автоматизация.
Спецификации:
- Работно напрежение: 5V
- Комуникационен интерфейс: RS485
- Поддържани скорости на предаване: 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000
- Стандартен комуникационен формат: 9600 бода, без паритет, 8 бита данни, 1 стоп бит
- Релейни канали: 16
- Форма на релейния контакт: 1NO (нормално отворен) и 1NC (нормално затворен)
- Комуникационен протокол: Стандартен Modbus RTU
- Диапазон на RS485 адреси: 1~255

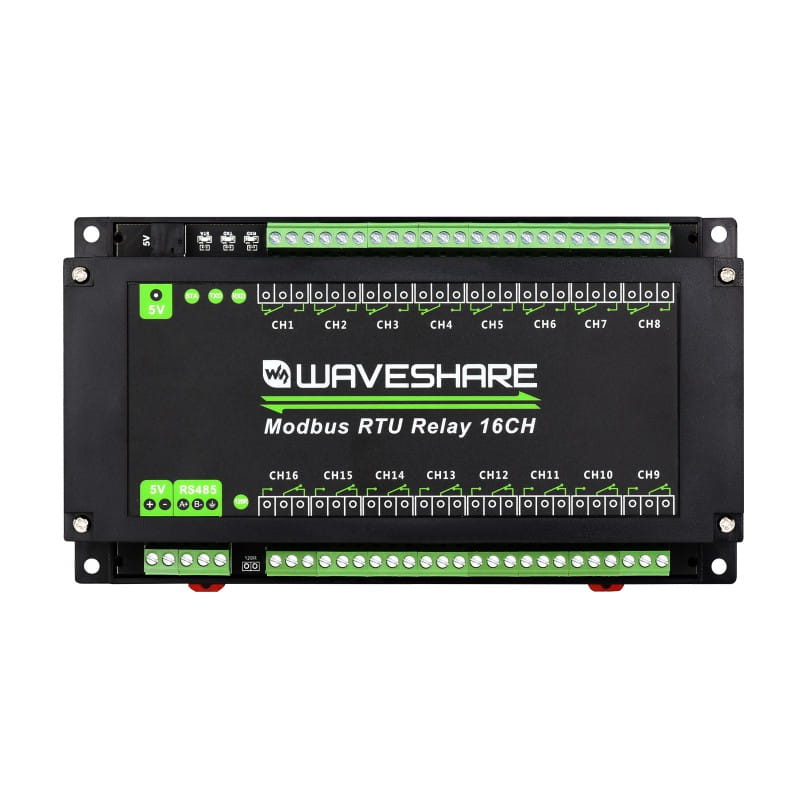

- LED индикатори: STA (работа на MCU), TXD (предаване на данни), RXD (приемане на данни)
Характеристики на продукта:
- Многократна изолационна защита: Изолация на захранването, магнитна изолация, самовъзстановяващ се предпазител, TVS диод, оптоелектронна изолация, специализирана верига за управление на релето осигуряват висока надеждност и безопасност.
- Конфигурируем адрес на устройството: Адресът може да бъде зададен между 1-255, което позволява лесна интеграция и управление на множество модули в системата.

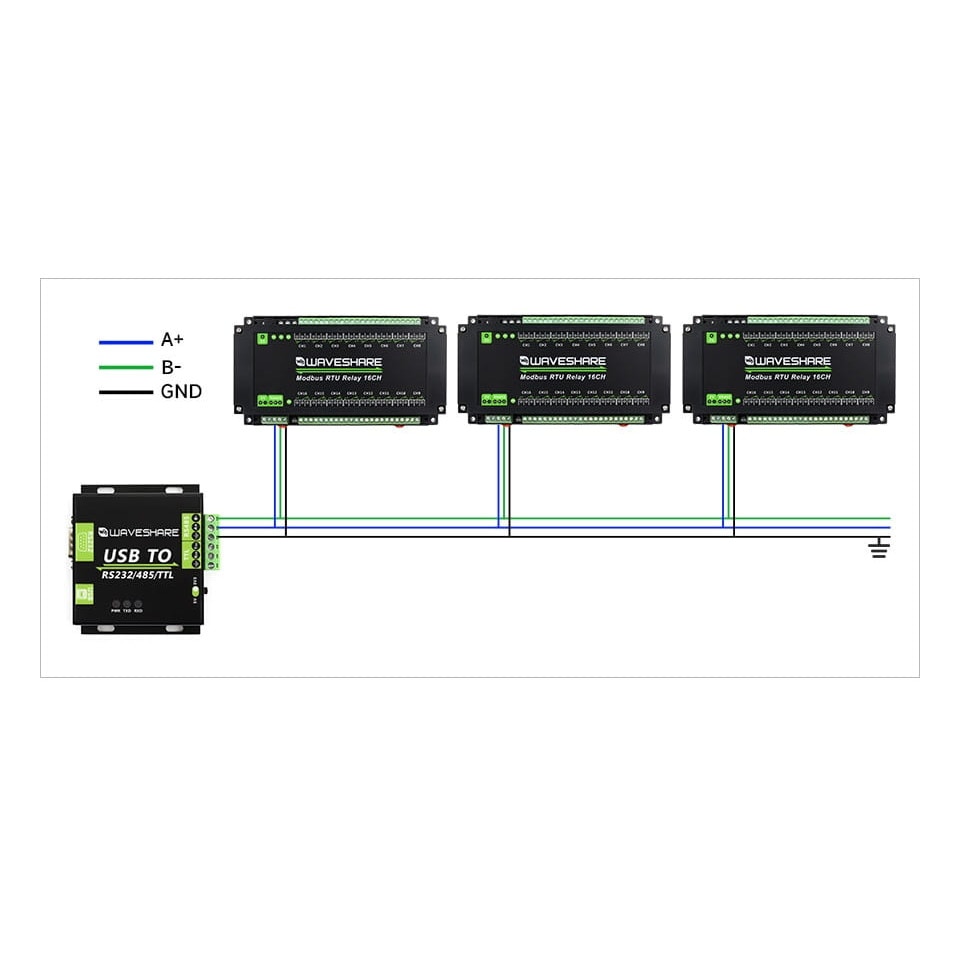

- Каскадно свързване на устройства: С RS485 е възможно комбинирането на няколко модула в една система, което увеличава нейната мащабируемост.
- Функции flash-on и flash-off: Те позволяват временно включване и изключване на релето, което прави възможни разширени сценарии за управление.

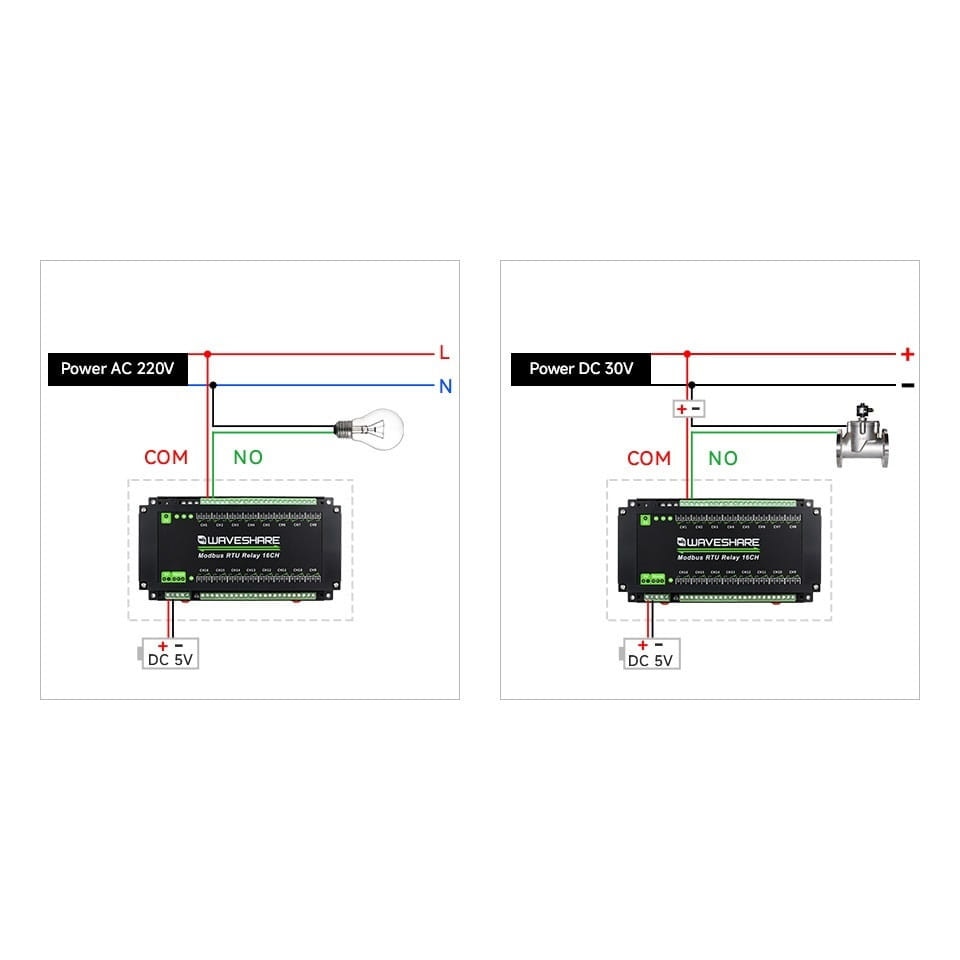

- Висококачествени релета: Контактите на релето могат да управляват товари до 10A при 250VAC или 30VDC, което позволява контрол на широк спектър от устройства.

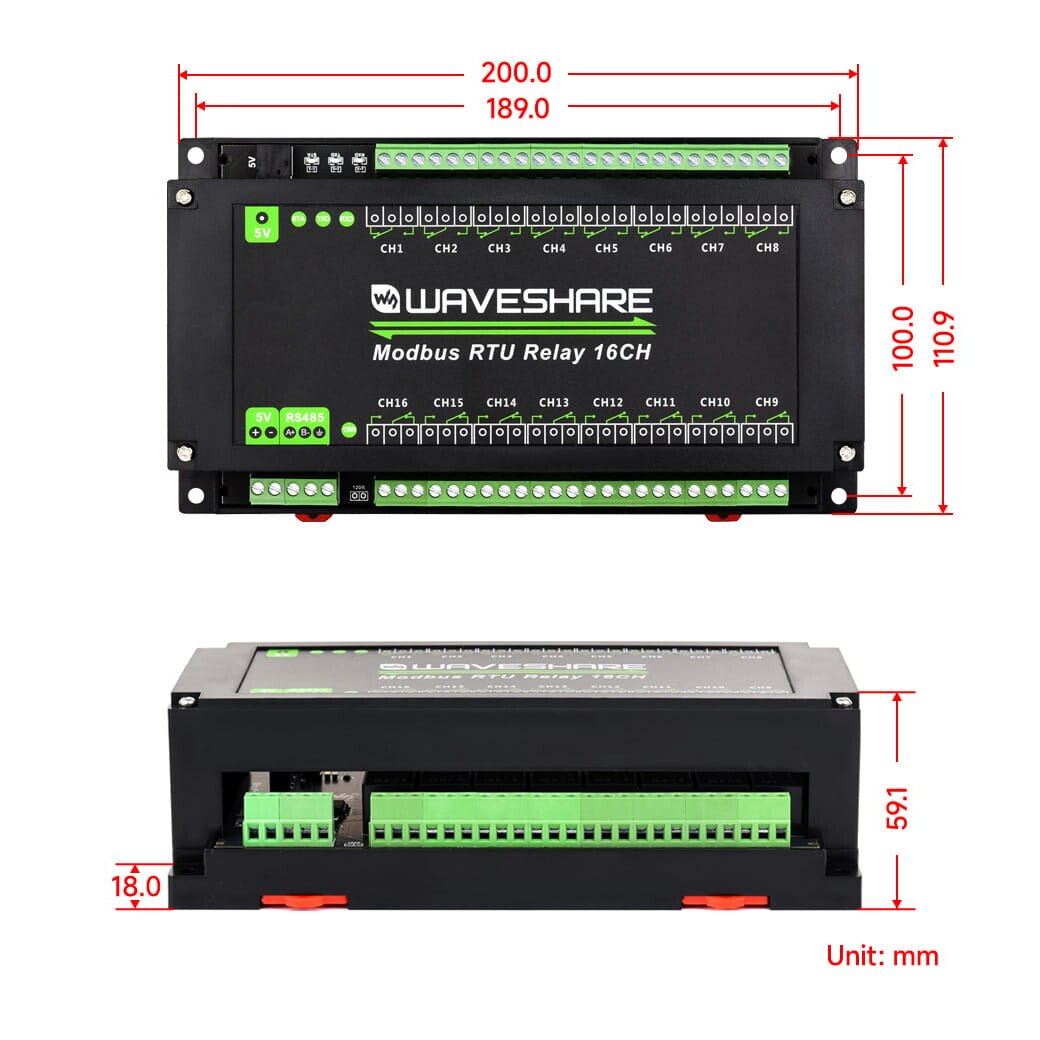

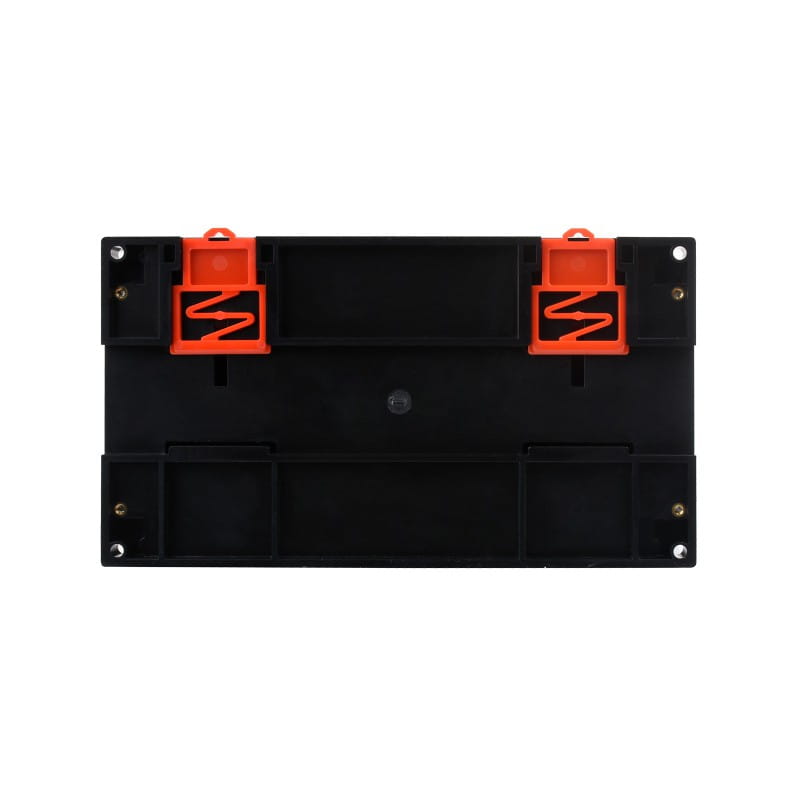

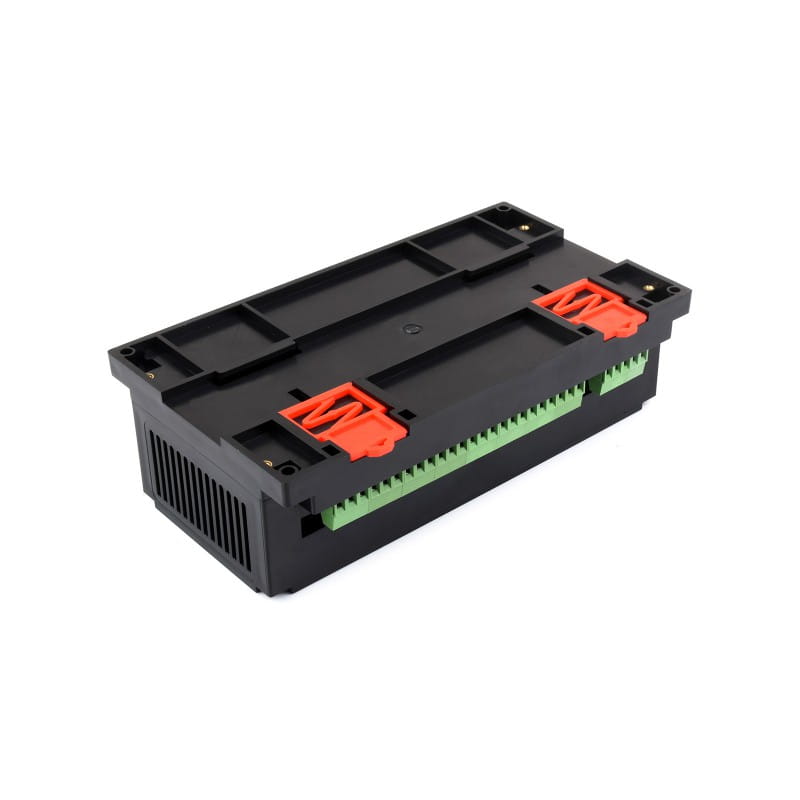

- Корпус за монтаж на DIN шина: Улеснява инсталирането и осигурява защита на модула в индустриална среда.
- LED индикатори: Улесняват диагностиката и наблюдението на работното състояние на модула.

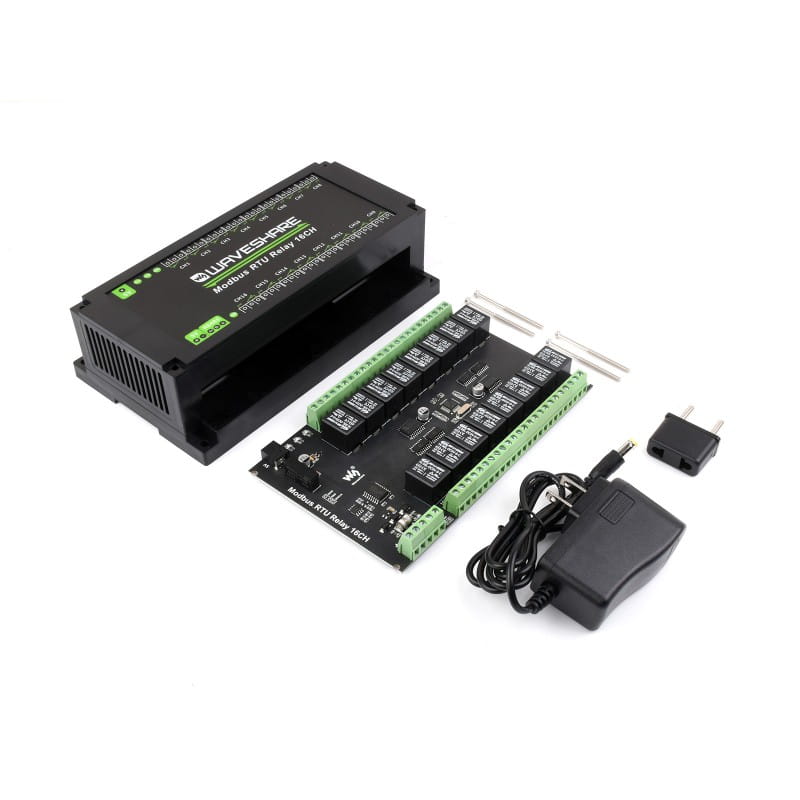

Комплектът включва:
- RS485 Modbus RTU релеен модул с 16 канала RS485 x1
- Захранващ адаптер x1
